Демонтаж
1. Снимите правую заднюю угловую декоративную панель.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
2. Снимите защитную плёнку двери грузового отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

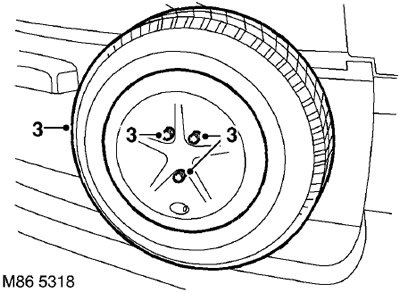

3. Отверните 3 гайки и снимите запасное колесо.

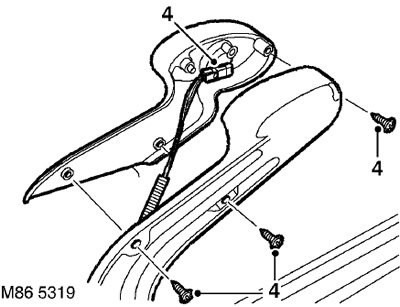

4. Отверните 3 болта крепления верхнего дополнительного фонаря стоп-сигнала (CHMSL), отсоедините колодку и снимите фонарь (CHMSL).
5. Ослабьте 2 хомутов удерживающих жгут.

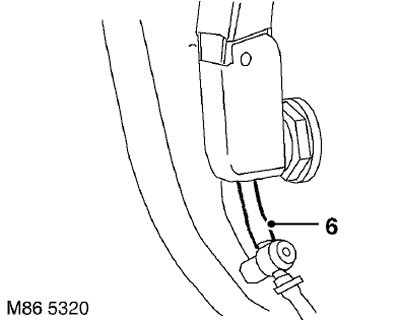

6. Отсоедините трубку омывателя стекла двери грузового отделения за кронштейном крепления запасного колеса.

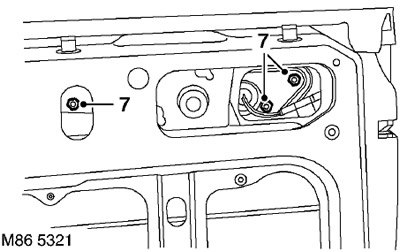

7. Отверните 3 гайки от корпуса фонаря освещения номерного знака и извлеките корпус.

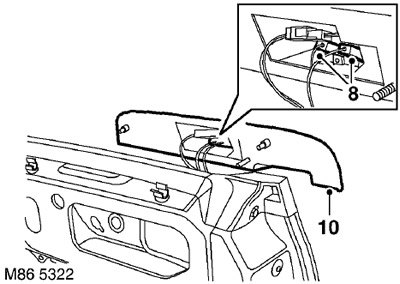

8. Отсоедините 2 колодки от корпуса фонаря.
9. Сохраните 2 дистанционные вставки и уплотнитель корпуса.
10. Снимите корпус.

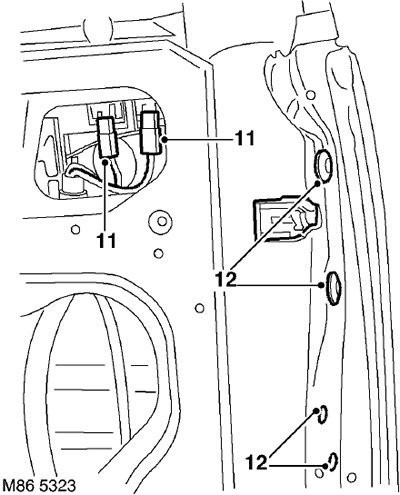

11. Отсоедините 2 колодки от нагревательного элемента стекла двери грузового отделения.
12. Отверните 4 винта крепления ручки замка двери,извлеките ручку замка, обеспечивая доступ к колодкам разъёмов и хомутам жгута.

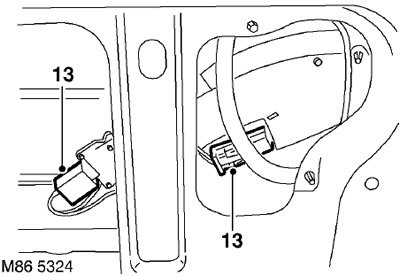

13. Отсоедините 2 колодки от замка двери.

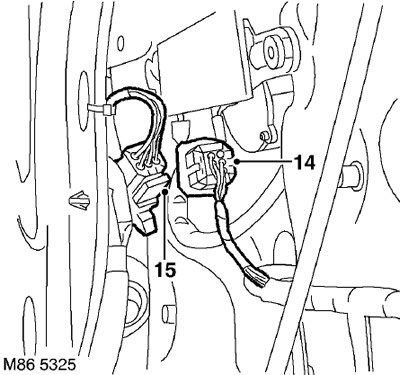

14. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.
15. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.

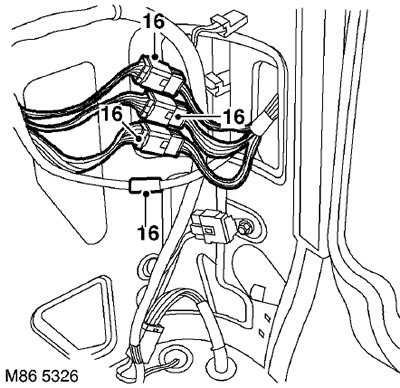

16. Освободите и отсоедините 3 колодки и трубку омывателя от основного жгута в стойке "E".

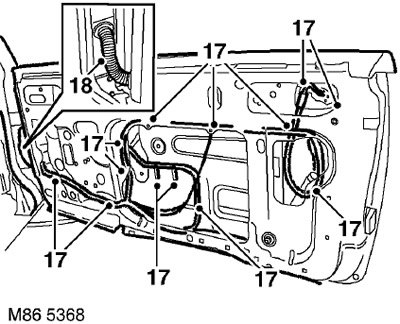

17. Освободите жгут электропроводки двери из 13 хомутов.
18. Извлеките жгут из оболочки в двери грузового отделения и стойки "E".
19. Извлеките жгут из автомобиля.
Установка
1. Установите жгут электропроводки в автомобиль и закрепите используя хомуты.
2. Закрепите жгут в оболочке двери грузового отделения и стойки "E".
3. Присоедините колодки и уложите трубку омывателя в основной жгут, закрепите колодки на кузове.
4. Присоедините колодки к электродвигателю очистителя стекла двери грузового отделения и замку двери.
5. Установите ручку замка, установите и заверните винты.
6. Присоедините колодки к нагревательному элементу стекла двери грузового отделения.
7. Установите корпус фонаря освещения номерного знака, установите уплотнитель и дистанционные вставки.
8. Присоедините колодку к корпусу.
9. Установите корпус и закрепите используя гайки.
10. Присоедините трубку омывателя за кронштейном крепления запасного колеса.
11. Закрепите хомут жгута на кронштейне крепления запасного колеса, присоедините колодку к верхнему дополнительному фонарю стоп-сигнала (CHMSL), установите фонарь (CHMSL) и закрепите винтами.
12. Установите запасное колесо и заверните гайки.
13. Установите защитную плёнку двери грузового отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.
14. Установите нижнюю панель двери багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
