Демонтаж
1. Снимите стеклянную крышку.
ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля.
2. Откройте люк.
3. Освободите от крепления и снимите дефлектор.
4. Переведите люк в режим наклона крышки.
Если моторедуктор электропривода люка не работает, воспользуйтесь инструментом, чтобы наклонить люк вручную.
5. Снимите моторедуктор электропривода люка.
ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Моторедуктор электропривода вентиляционного люка в крыше 5-дверного автомобиля.

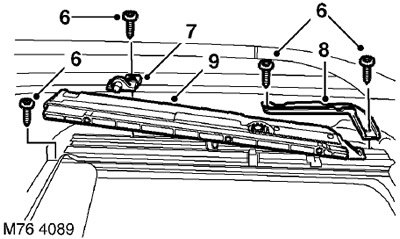

6. Отверните 4 винта Torx крепления механизма подъема к крыше.
7. Снимите заднюю кулачковую направляющую.
8. Сдвиньте привод вперед и снимите хомут направляющей троса.
9. Снимите механизм подъема и трос.
Установка
1. Убедитесь в том, что трубка троса находится на своем месте. Слегка смажьте конец трубки троса.
2. Подсоедините трос к трубке и установите механизм подъема на крышу.
3. Установите хомут направляющей троса и переведите механизм подъема в режим наклона крышки.
4. Установите на место заднюю кулачковую направляющую.
5. Заверните и затяните винты Torx крепления механизма подъема к крыше.
6. Установите моторедуктор электропривода люка.
ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Моторедуктор электропривода вентиляционного люка в крыше 5дверного автомобиля.
7. Откройте люк.
8. Установите на место дефлектор и прикрепите его к крыше.
9. Установите на место стеклянную крышку.
ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля.
