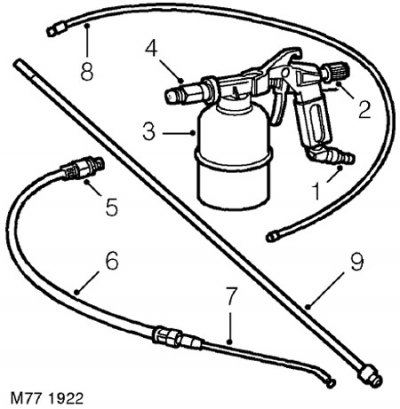

- 1 - Вход воздуха
- 2 - Регулировка формы распыления
- 3 - Бачок (емкостью 1 л). Максимальное давление 9,7 бар (9,84 кг/кв.см)
- 4 - Штуцер пистолета
- 5 - Штуцер насадки
- 6 - Гибкий наконечник
- 7 - Жесткий наконечник с соплом, имеющим узкий конус распыла
- 8 - Гибкий найлоновый шланг с широким конусом распыла 360х
- 9 - Жесткий наконечник (1100 мм) с широким конусом распыла 360х
При повторной обработке полостей, покрытие которых было нарушено при ремонте, необходимо использовать пистолет, работающий от компрессора с бачком, рассчитанным на высокое давление, и набором различных съемных наконечников.
При выборе наконечника, устанавливаемого на пистолет, в зависимости от условий работы необходимо учитывать следующее:
- Используйте жесткий или гибкий наконечник с широким конусом распыла в 360° для обработки скрытых полостей, чтобы обеспечить максимальную поверхность обработки.
- При затрудненном доступе в полость, (когда вход узкий или полость небольшого размера), используйте загнутый наконечник с более направленным распылением.
- Открытые поверхности днища следует обрабатывать непосредственно пистолетом без наконечников, не прерывая подачу жидкости.
Гибкий найлоновый наконечник длиной 1100 мм
Этот наконечник похож по конструкции на жесткий наконечник, но позволяет лучше обработать криволинейные полости или места с затрудненным доступом. Главным его недостатком является отсутствие точности позиционирования внутри закрытой полости.
Выполняйте всю обработку с помощью наружного конца наконечника. Вытягивайте наконечник из полости медленно, чтобы обеспечить достаточную обработку поверхности. Не вытягивайте наконечник слишком быстро.
Обратите внимание, чтобы нейлоновый шланг наконечника не задевал за края входного отверстия полости, чтобы исключить абразивный износ и продлить срок службы шланга. Будьте внимательны, чтобы распыление прекратилось до того, как сопло наконечника выйдет из входного отверстия полости. Для облегчения этого покрасьте последние 30 мм наконечника КРАСНОЙ краской.
Изогнутый конец гибкого наконечника
Изогнутый жесткий конец с соплом позволяет получить мелкодисперсную узкую коническую струю, направленную далеко вперед и имеющую хорошие характеристики распыления. Такая комбинация позволяет хорошо обработать короткие узкие полости, может быть использована для обработки внутренних панелей колесных арок и других подобных мест.
Во время работы располагайте плоскую поверхность конца наконечника под 180 градусов к направлению струи из сопла. Это позволит более точно направлять струю, когда сопло скрыто в полости или в отверстии полости.
При общей обработке поверхностей перемещайте сопло по дуге из стороны в сторону, чтобы обеспечить полную обработку.
Содержите все оборудование для обработки поверхностей в чистоте. Очищайте все детали уайтспиритом сразу же после окончания нанесения покрытия.
