Демонтаж
1. Демонтируйте переднюю консоль.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.

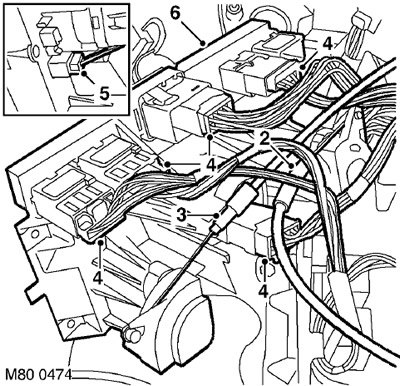

2. Отсоедините трос управления смесительной заслонкой от рукоятки управления и рычага управления смесительной заслонкой.
3. Отсоедините трос управления распределительной заслонкой от рукоятки управления и рычага управления распределительной заслонкой.
4. Отсоедините электрические разъемы от всех выключателей.
5. Отсоедините электрический разъем подсветки.
Текст взят с портала проекта autoinstruction
6. Снимите панель управления отопителем.

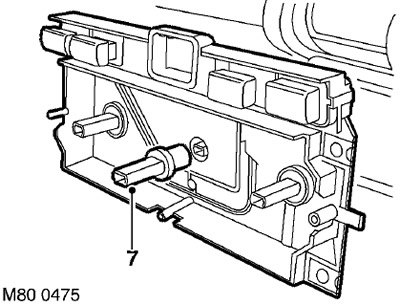

7. Снимите ось регулятора температуры.

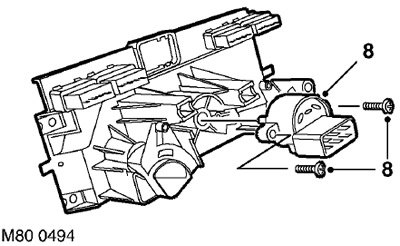

8. Отверните 2 винта крепления регулятора частоты вращения вентиятора и снимите регулятор.

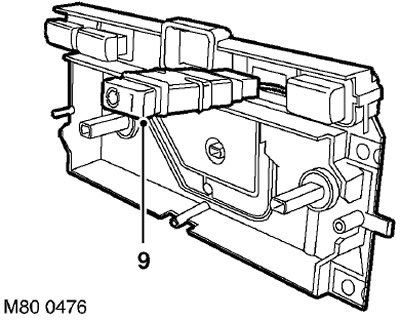

9. Снимите 5 выключателей с панели управления отопителем.
Установка
1. Установите выключатели на панель управления отопителем.
2. Установите регулятор частоты вращения вентилятора и закрепите его винтами.
3. Установите ось регулятора частоты вращения вентилятора.
4. Установите панель управления отопителем в сборе.
5. Подсоедините электрические разъемы выключателей и подсветки.
6. Подсоедините трос управления смесительной заслонкой к рукоятке управления и рычагу управления смесительной заслонкой.
7. Подсоедините трос управления распределительной заслонкой к рукоятке управления и рычагу управления распределительной заслонкой.
8. Установите на место переднюю консоль.
