В данной операции задняя наружная панель боковины и усилитель задней боковой части кузова в сборе заменяются вместе с внутренней панелью стойки "Е" в сборе.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Отсоедините все электронные блоки.
4. Снимите колесо (колеса).
5. Снимите задний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей до 2004-го модельного года.
6. Снимите подкрылок задней колесной арки.
7. Снимите задний фонарь.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Задний комбинированный фонарь.
8. Снимите накладку задней панели крыши.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
9. Снимите верхнюю накладку стекла двери багажного отделения.
10. Снимите боковую накладку стекла двери багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
11. Снимите уплотнитель дверного проема багажного отделения.
[Смотрите полную версию на сайте www.Autoinstruction.ru]
12. Снимите нижнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
13. Снимите верхнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
14. Снимите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
15. Снимите боковое стекло задней части салона.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Заднее боковое стекло.
16. Отделите жгут проводов от стойки "E" и сдвиньте его в сторону.
17. Левая сторона: Снимите скобу замка двери багажного отделения.
18. Правая сторона: Снимите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
19. Правая сторона: Снимите заливную горловину топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Заливная труба.
20. Правая сторона: Снимите топливный бак с автомобиля.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
Ремонтные работы

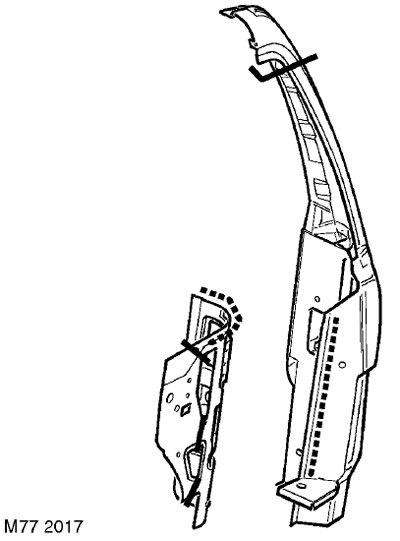

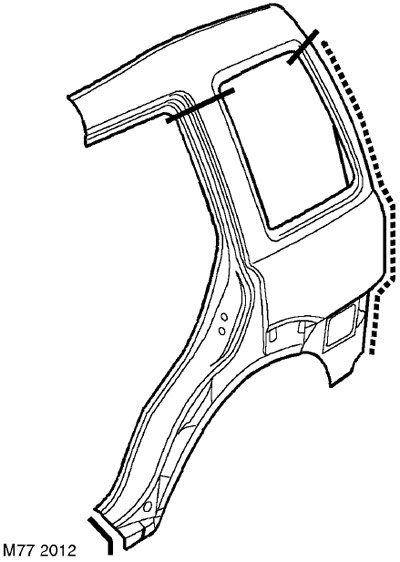

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Установка
1. Левая сторона: Установите скобу замка двери багажного отделения.
2. Правая сторона: Установите топливный бак на автомобиль.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
3. Правая сторона: Установите заливную горловину топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Заливная труба.
4. Правая сторона: Установите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
5. Закрепите жгут проводов на стойке "E".
6. Установите боковое стекло задней части салона.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Заднее боковое стекло.
7. Уложите и закрепите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
8. Установите верхнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Верхняя декоративная панель багажного отделения 5-дверного автомобиля.
9. Установите нижнюю панель задней части боковины кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
10. Установите уплотнитель дверного проема багажного отделения.
11. Установите боковую накладку стекла двери багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
12. Установите верхнюю накладку стекла двери багажного отделения.
13. Установите накладку задней панели крыши.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Боковая накладка заднего стекла 5-дверного автомобиля.
14. Установите задний фонарь в сборе.
ОСВЕЩЕНИЕ, Фара в сборе -модели до 2004 модельного года, Задний комбинированный фонарь.
15. Установите на место подкрылок задней колесной арки.
16. Установите на место задний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей до 2004-го модельного года.
17. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
18. Присоедините все электронные блоки.
19. Присоедините генератор.
20. Присоедините "отрицательную" клемму аккумуляторной батареи.
