Специальный инструмент
 Съемник шарового шарнира 205-754 (LRT-54-027) |
Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Приподнимите и подоприте автомобиль.
3. Снимите переднее колесо.
4. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

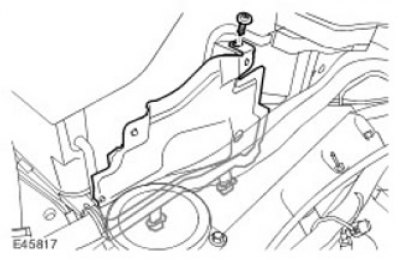

5. Снимите правый верхний теплозащитный экран моторного отсека. Выверните винт.

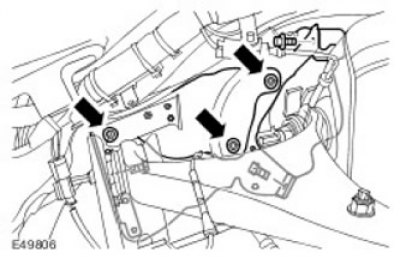

6. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Отверните 3 гайки.
- Выверните 3 болта.
- Снимите 3 теплозащитных экрана.

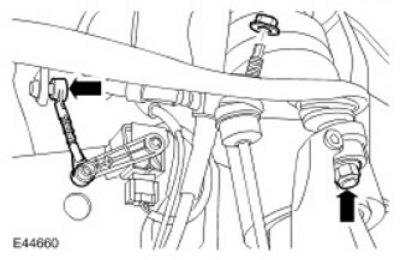

7. Отсоедините рычаг датчика высоты.
8.
Внимание: Для предотвращения проворачивания шарового шарнира используйте прилагаемый шестигранный ключ.
Отверните гайку крепления стойки стабилизатора.
9.
Внимание: Для предотвращения выпадения поворотного кулака вперед и отсоединения внутреннего шарнира полуоси поддержите поворотный кулак.
Отверните гайку крепления верхнего рычага.

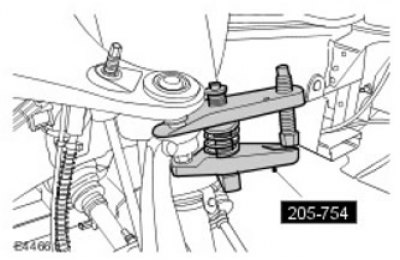

10. Используя специальный инструмент, отсоедините шаровой шарнир верхнего рычага. Отверните гайку и отбракуйте ее.

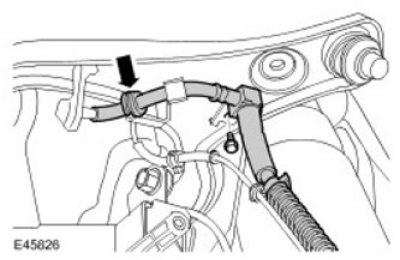

11. Отсоедините тормозной шланг от верхнего рычага. Для обеспечения доступа поднимите верхний рычаг.

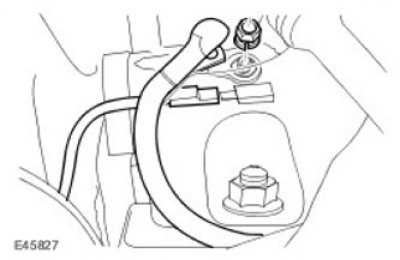

12. Отсоедините электрические разъемы стартера. Отверните гайку.

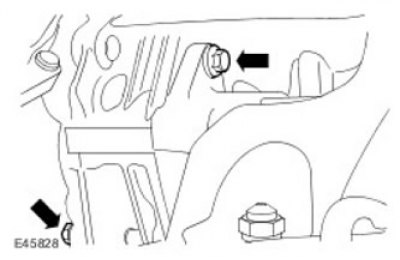

13. Снимите стартер. Выверните 2 болта.
Установка
1. Очистите контактные поверхности деталей.
2. Установите стартер. Затяните болты (момент затяжки 45 Нм).
3. Подсоедините электрические разъемы. Затяните гайку стартера (момент затяжки 10 Нм).
4. Присоедините тормозной шланг к верхнему рычагу. Затяните болт (момент затяжки 23 Нм).
5. Соедините верхний рычаг с поворотным кулаком. Заверните новую гайку и затяните ее (момент затяжки 70 Нм).
6. Закрепите стойку стабилизатора. Затяните гайку (момент затяжки 115 Нм).
7. Присоедините рычаг датчика высоты.
8.
Примечание: Теплозащитный экран состоит из трех частей.
Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Вверните болты.
- Заверните гайки.
9. Установите правый верхний теплозащитный экран моторного отсека. Вверните винты.
10. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
11. Установите переднее колесо. Затяните колесные гайки (момент затяжки 140 Нм).
12. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
