Специальный инструмент
 Лебедка для подъема двигателя 303-1141 |
Установка
1.
Внимание: Нанесите рекомендуемую смазку на направляющую втулку гидротрансформатора.
Внимание: Убедитесь в том, что гидротрансформатор полностью вошел в привод масляного насоса.
Воспользовавшись помощью второго механика, аккуратно установите двигатель.
- Очистите контактные поверхности деталей.
- Аккуратно направьте жгут электропроводки коробки передач при установке двигателя.
- Аккуратно направьте положительный провод аккумулятора при установке двигателя.
2.
Внимание: Проследите за тем, чтобы гидротрансформатор оставался подсоединенным к коробке передач.
Прикрепите двигатель к коробке передач.
- Затяните болты усилием 45 Нм.
- Уберите домкрат, поддерживающий коробку передач.
3. Закрепите левую и правую опоры двигателя.
- Опустите двигатель на его опоры.
- Затяните гайки усилием 90 Нм.

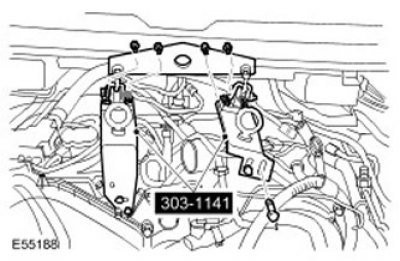

4. Снимите специальный инструмент. Выверните болты.
5.
Примечание: Используйте новые болты.
Установите планшайбу на гидротрансформатор.
- Затяните болты усилием 45 Нм.
- Установите заглушку доступа.
6. Установите стартер. Затяните болты усилием 48 Нм.
7. Состыкуйте два разъема жгута электропроводки стартера на электромагните стартера.
- Затяните гайку разъема электромагнита усилием 8 Нм.
- Затяните гайку положительного провода аккумулятора усилием 11 Нм. Установите резиновый изолятор.
8. Установите опорный кронштейн стартера. Затяните болты усилием 10 Нм.
9. Закрепите провод массы двигателя. Затяните болт усилием 22 Нм.
10. Установите охладитель топлива. Затяните болт усилием 10 Нм.
11.
Примечание: Снимите заглушки и отбракуйте их.
Подсоедините топливопроводы.
12. Закрепите топливопроводы.
- Затяните болт усилием 22 Нм.
- Закрепите зажимами.
13. Закрепите магистрали вентиляции коробки передач. Затяните болт усилием 7 Нм.
14. Установите опорный кронштейн турбокомпрессора.
- Затяните болты усилием 48 Нм.
- Затяните гайку усилием 22 Нм.
15.
Примечание: Используйте новые гайки.
Примечание: Убедитесь в чистоте сопрягаемых поверхностей элементов.
Подсоедините систему выпуска к турбокомпрессору.
- Установите новую прокладку.
- Затяните гайки усилием 48 Нм.
16. Закрепите кронштейн поперечной трубы системы выпуска. Затяните болты усилием 25 Нм.
17. Закрепите положител ьный провод аккумулятора. Зафиксируйте зажимом.
18. Закрепите магистрали трансмиссионной жидкости. Затяните гайку усилием 10 Нм.
(Материал опубликован ранее на: «Autoinstruction.ru»)
19. Установите впускной трубопровод турбокомпрессора. Затяните зажим.
20. Передвиньте нижний шланг охлаждающей жидкости.
21.
Примечание: Снимите заглушки и отбракуйте их.
Подсоедините магистраль высокого давления компрессора кондиционера.
- Установите новое уплотнительное кольцо.
- Затяните болт усилием 9 Нм.
22. Установите впускной воздуховод охладителя наддувочного воздуха.
23. Установите насос усилителя рулевого управления на соответствующий кронштейн. Вверните задний болт, но не затягивайте его.
24. Закрепите насос усилителя рулевого управления.
- Затяните три передних болта усилием 22 Нм.
- Отпустите три передних болта на четверть оборота.
- Затяните задний болт усилием 22 Нм.
- Затяните три передних болта усилием 22 Нм.
25. Подсоедините нижний шланг охлаждающей жидкости. Зафиксируйте хомутом.
26. Подсоедините впускные шланги охладителя наддувочного воздуха. Затяните хомуты.
27.
Примечание: Снимите заглушки и отбракуйте их.
Подсоедините магистраль низкого давления компрессора кондиционера.
- Установите новое уплотнительное кольцо.
- Затяните болт усилием 9 Нм.
28. Закрепите впускной трубопровод охладителя наддувочного воздуха.
- Затяните болты усилием 10 Нм.
- Затяните гайку усилием 10 Нм.
29. Подсоедините вентиляционный шланг. Зафиксируйте хомутом.
30. Установите теплозащитный экран левого верхнего рычага подвески и трубопровода тормозной системы.
- Затяните болты усилием 10 Нм.
- Затяните гайки усилием 10 Нм.
31. Установите ремен ь привода вспомогательных агрегатов. Поверните натяжител ь ремня привода вспомогател ьных агрегатов против часовой стрелки.
32. Подсоедините шланг охлаждающей жидкости системы EGR правого ряда цилиндров. Зафиксируйте хомутом.
33. Подсоедините верхний шланг охлаждающей жидкости к коллектору охлаждающей жидкости. Установите хомут.
34. Установите опорный кронштейн коленчатого патрубка дроссел ьной заслонки канала забора воздуха. Затяните болты усилием 10 Нм.
35. Установите запорный клапан воздухозабора. Для получения дополнител ьной информации обратитес ь к Заслонка воздухозабора (19.70.32)
36. Установите кожух вентилятора охлаждения. Для получения дополнительной информации обратитес ь к Кожух вентилятора охлаждения (26.25.11)
37. Установите корпус. Для получения дополнител ьной информации обратитес ь к Кузов - Дизельный.
38. Установите колеса. Затяните колесные гайки усилием 140 Нм.
39. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнител ьной информации обратитесь к Спецификация.
