Снятие
Примечание: Сиденья третьего ряда следует снимать в паре.

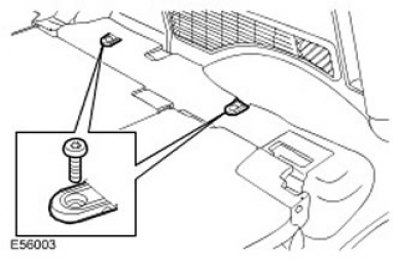

1. Снимите крепления багажного отделения. Выверните 4 болта с головкой Torx.

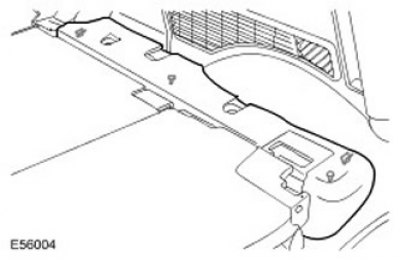

2. Снимите панели отделки багажного отделения. Освободите 4 зажима.
3.
Примечание: Болты с головкой Torx можно использовать повторно.
Снимите сиденья третьего ряда.
- Освободите обивку.

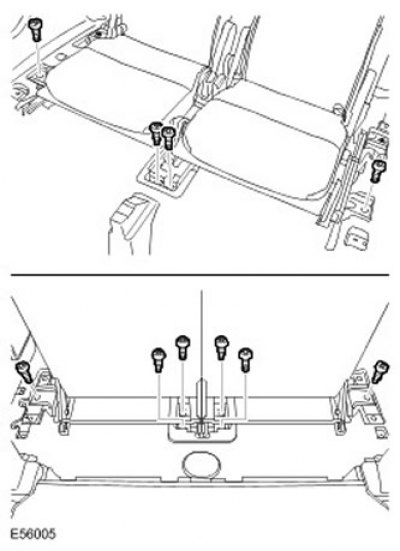

- Выверните 10 болтов с головкой Torx.
4.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Разделите сиденья третьего ряда.
- Снимите накладку рамы сиденья.
- Высверлите 6 заклепок.

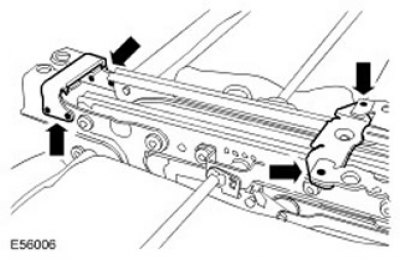

- Снимите 2 кронштейна.
Установка
1. Соедините сиденья третьего ряда.
- Установите кронштейны.
- Установите заклепки.
2. Установите сиденья третьего ряда.
- Затяните болты с головкой Torx (момент затяжки 40 Нм).
- Закрепите обивку.
3. Установите панели отделки багажного отделения. Закрепите зажимами.
4. Установите крепления багажного отделения. Затяните болты с головкой Torx (момент затяжки 25 Нм).
