Снятие
1. Снимите внутреннюю крышку шарнира спинки сиденья.
- Освободите боковой зажим обивки спинки.
- Выверните винт.

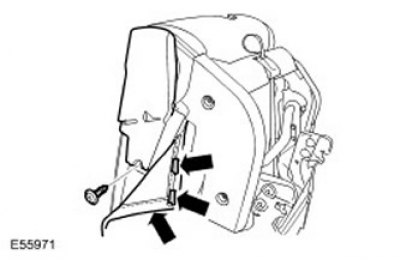

- Освободите 2 зажима.

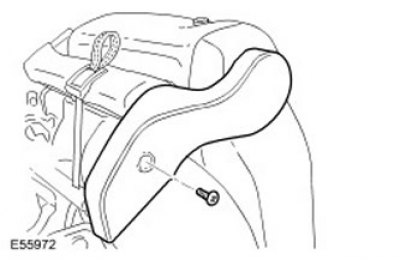

2. Снимите наружную крышку шарнира спинки сиденья. Выверните винт.

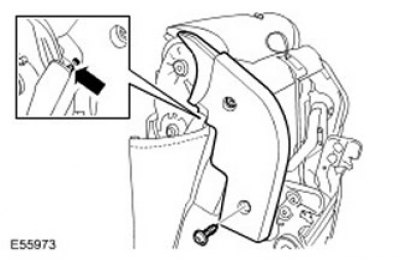

3. Снимите боковую облицовку подушки заднего сиденья. Выверните 2 винта.
4. Снимите ленту крепления багажного отделения. Выверните болт с шестигранным шлицем.

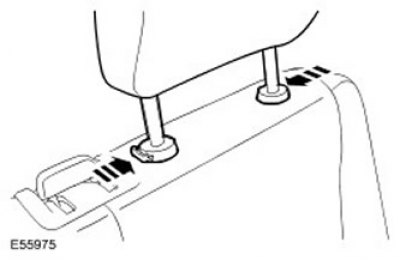

5. Снимите подголовник заднего сиденья. Нажмите на 2 крепежных зажима.
6. Снимите крепежные зажимы подголовника заднего сиденья.

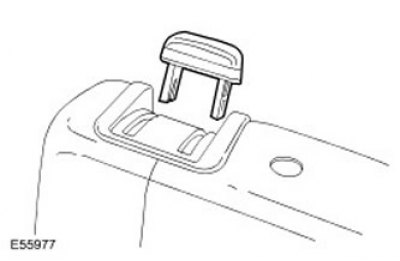

7. Снимите рукоятку освобождения заднего сиденья.
8. Снимите накладку рукоятки освобождения заднего сиденья. Выверните винт.

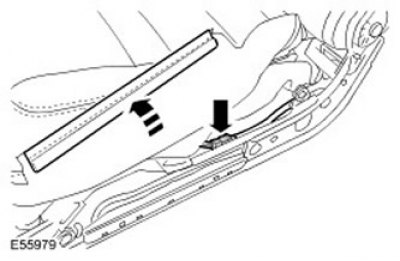

9. Отсоедините электрический разъем мата обогрева спинки. Установите боковой зажим подушки заднего сиденья.

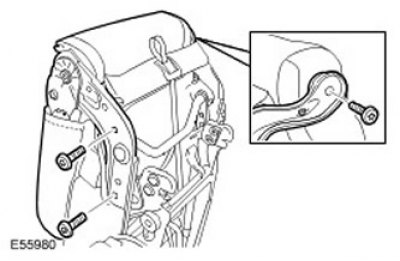

10. Снимите спинку заднего сиденья в сборе. Выверните 3 болта с головкой Torx.

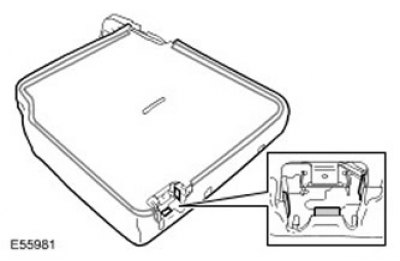

11. Установите обивку спинки заднего сиденья. Ослабьте 5 хомутов.

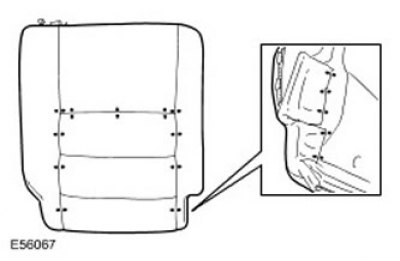

12. Снимите обивку спинки заднего сиденья. Снимите 16 гнутых колец.
Установка
1. Установите обивку спинки заднего сиденья.
- Установите 16 гнутых колец.
- Установите 4 зажима.
2. Установите спинку заднего сиденья в сборе. Затяните болты с головкой Torx (момент затяжки 45 Нм).
3. Подсоедините электрический разъем мата обогрева спинки. Установите боковой зажим подушки заднего сиденья.
4. Установите накладку рукоятки освобождения заднего сиденья. Затяните винт.
5. Установите рукоятку освобождения заднего сиденья.
6. Установите крепежные зажимы подголовника заднего сиденья.
7. Установите подголовник заднего сиденья.
8. Установите ленту крепления багажного отделения.
9. Установите боковую накладку подушки заднего сиденья. Затяните винты.
10. Установите наружную крышку шарнира спинки переднего сиденья.
- Затяните винты.
- Затяните винт.
11. Установите внутреннюю крышку спинки переднего сиденья.
- Установите зажим.
- Затяните винт.
- Введите в зацепление боковой зажим обивки спинки.
