Специальный инструмент(ы)
 | Съемник шаровых шарниров 205-754 (LRT-54-027) |
Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно установите под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
2.
Примечание: Очистите зону вокруг заливной и сливной пробок переднего моста.
Слейте рабочую жидкость из переднего моста в сборе.
- Установите емкость для сбора жидкости.
- Выньте пробку заливного отверстия.
- Снимите сливную пробку.
3. Снимите передние колеса в сборе с шинами.
4. Снимите защиту рулевой тяги. Выверните 2 болта.
5.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините датчик скорости левого переднего колеса. Освободите жгут электропроводки из зажима.
Источник расположен на веб-ресурсе www.AutoInstruction.ru
6.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

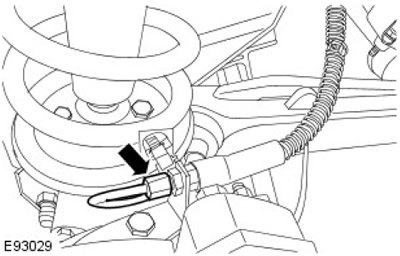

Отсоедините левую переднюю тормозную магистраль. Для предотвращения потери жидкости пережмите тормозной шланг.

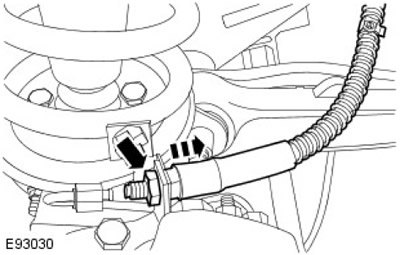

7. Высвободите левый передний тормозной шланг. Отверните гайку.
8. С помощью специального инструмента освободите наконечник продольной рулевой тяги.
- Извлеките и отбракуйте шплинт.
- Отверните гайку.
- Снимите шайбу.
9. Отсоедините левую рулевую тягу, используя специальный инструмент.
- Извлеките и отбракуйте шплинт.
- Отверните гайку.
- Подберите шайбу.
10.
Внимание: Не позволяйте корпусу шарнирного пальца висеть на полуоси. Неследование этому указанию может привести к повреждению автомобиля.

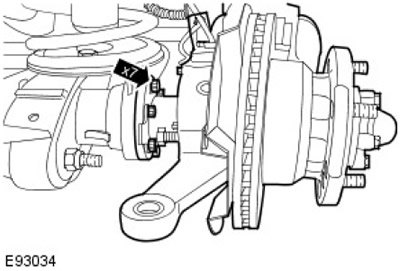

С посторонней помощью снимите корпус левого шарнирного пальца.
- Выверните 7 болтов.
- Снимите и отбракуйте прокладку.
11.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

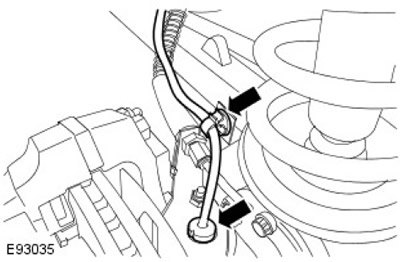

Отсоедините датчик скорости правого переднего колеса. Освободите жгут электропроводки из зажима.
12.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините правую переднюю тормозную магистраль. Для предотвращения потери жидкости пережмите тормозной шланг.
13. Высвободите правый передний тормозной шланг. Отверните гайку.
14. Используя специальный инструмент, высвободите наконечник правой рулевой тяги.
- Извлеките и отбракуйте шплинт.
- Отверните гайку.
- Снимите шайбу.
15.
Внимание: Не позволяйте корпусу шарнирного пальца висеть на полуоси. Неследование этому указанию может привести к повреждению автомобиля.
С посторонней помощью снимите корпус правого шарнирного пальца.
- Выверните 7 болтов.
- Снимите и отбракуйте прокладку.
16.
Примечание: Отбракуйте гайки.
Переустановите передний стабилизатор поперечной устойчивости. Отверните 4 гайки и выверните болты.
17.
Примечание: Отбракуйте гайки.
Высвободите передний приводной вал.
- Отверните 4 гайки и выверните болты.
- Используя подходящий хомут, закрепите приводной вал.
18. Снимите корпус переднего дифференциала. Отверните и отбракуйте 10 гаек.
Установка
1.
Примечание: Очистите контактные поверхности элементов.
Примечание: Наверните новые гайки.
Установите корпус переднего дифференциала.
- Нанесите полоску предусмотренного герметика на контактную поверхность корпуса дифференциала.
- Затяните гайки (момент затяжки 41 Нм).
2.
Примечание: Наверните новые гайки.
Закрепите передний приводной вал. Затяните гайки и болты (момент затяжки 47 Нм).
3.
Примечание: Наверните новые гайки.
Закрепите передний стабилизатор поперечной устойчивости. Затяните гайки и болты (момент затяжки 68 Нм).
4.
Внимание: При установке корпуса шарнирного пальца подоприте полуось. Неследование этому указанию может привести к повреждению автомобиля.
Примечание: Очистите контактные поверхности элементов.
С посторонней помощью установите корпус правого шарнирного пальца.
- Установите новую прокладку.
- Нанесите на болты предписанный герметик.
- Затяните болты (момент затяжки 73 Нм).
5. Закрепите наконечник правой рулевой тяги.
- Установите шайбу.
- Затяните гайку (момент затяжки 40 Нм).
- Установите новый шплинт.
6. Закрепите правый передний тормозной шланг. Затяните гайку (момент затяжки 10 Нм).
7.
Примечание: Снимите и отбракуйте заглушки.
Подсоедините правую переднюю тормозную магистраль.
- Затяните соединение (момент затяжки 15 Нм).
- Снимите хомут крепления шланга.
8.
Примечание: Снимите и отбракуйте заглушки.
Закрепите датчик скорости правого переднего колеса. Закрепите жгут электропроводки в зажиме.
9.
Внимание: При установке корпуса шарнирного пальца подоприте полуось. Неследование этому указанию может привести к повреждению автомобиля.
Примечание: Очистите сопрягаемые поверхности деталей.
С посторонней помощью установите корпус левого шарнирного пальца.
- Установите новую прокладку.
- Нанесите на болты предписанный герметик.
- Затяните болты (момент затяжки 73 Нм).
10. Закрепите наконечник левой рулевой тяги.
- Установите шайбу.
- Затяните гайку (момент затяжки 40 Нм).
- Установите новый шплинт.
11. Закрепите наконечник продольной рулевой тяги.
- Установите шайбу.
- Затяните гайку (момент затяжки 40 Нм).
- Установите новый шплинт.
12. Закрепите левый передний тормозной шланг. Затяните гайку (момент затяжки 10 Нм).
13.
Примечание: Снимите и отбракуйте заглушки.
Подсоедините левую переднюю тормозную магистраль.
- Затяните соединение (момент затяжки 15 Нм).
- Снимите зажим шланга.
14.
Примечание: Снимите и отбракуйте заглушки.
Закрепите датчик скорости левого переднего колеса. Закрепите жгут электропроводки в зажиме.
15. Установите защиту рулевой тяги. Затяните болты (момент затяжки 30 Нм).
16. Заправьте передний мост в сборе правильным объемом предписанной жидкости.
- Вверните и затяните сливную пробку (момент затяжки 60 Нм).
- Вверните и затяните заливную пробку (момент затяжки 60 Нм).
- Поставьте емкость.
17. Удалите воздух из передних тормозов.
За дополнительной информацией обратитесь к главе: Удаление воздуха из тормозной системы (206-00 Система тормозов - Общая информация, Общие процедуры).
18. Установите передние колеса с шинами. Затяните гайки крепления колес (момент затяжки 140 Нм).
