Обзор
Высокоскоростная шина обмена информацией протокол передачи данных CAN (CAN) используется для передачи данных между блок управления двигателем (ECM) и щитком приборов.
Диагностический разъем также соединен с высокоскоростной шиной обмена информации CAN и позволяет одобренной компанией Land Rover дианостической системе опрашивать программное обеспечение как ECM, так и щитка приборов.
Шина CAN - это высокоскоростная линия передачи данных, по которой модули управления автоматически передают информацию каждые несколько микросекунд. Информация передается по паре скрученных проводов, известных как 'CAN high' и 'CAN low'. Информация передается по шине CAN как разность напряжения между двумя проводами.

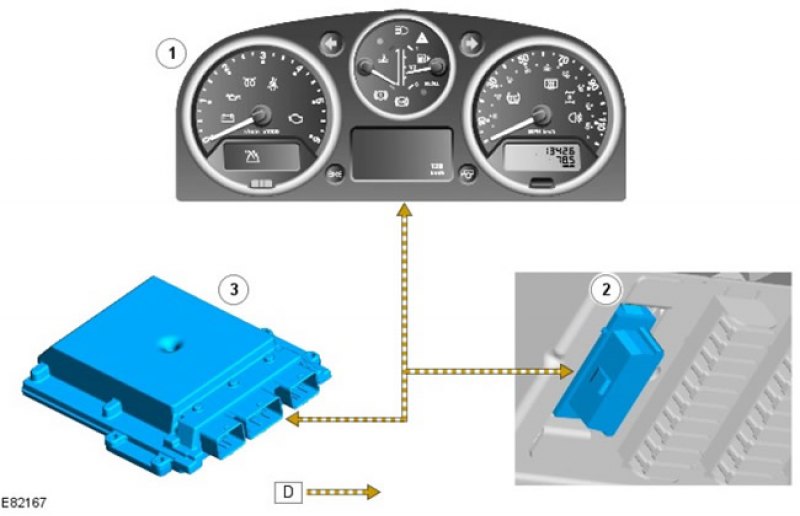

Схема управления
Примечание: D = Высокоскоростная шина CAN
Источник статьи доступен на сайте: AutoInstruction.ru
| Поз. | № запасной части | Наименование |
| 1 | - | Щиток приборов |
| 2 | - | Диагностический разъём |
| 3 | - | ECM |
