Снятие
1. Снимите декоративную панель двери и пластиковое покрытие.
За дополнительной информацией обратитесь к главе: Панель отделки передней двери (501-05 Отделка салона, Снятие и установка).
2. Снимите усилительную панель.
За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).

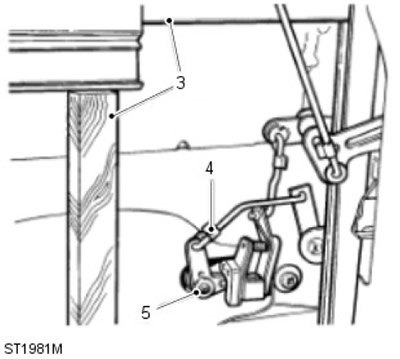

3. Поднимите и подоприте стекло для получения доступа к механизму защелки.
4. Освободите пружинный зажим и отсоедините штангу от приводного рычага замка.
5. Выверните один винт и отсоедините рычаг замка в сборе.

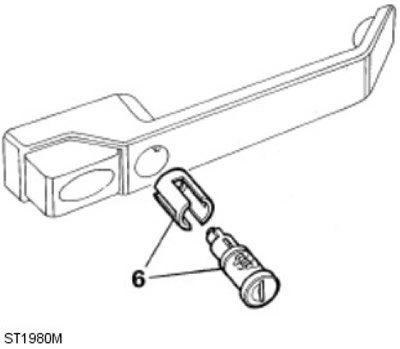

6. Извлеките цилиндр замка из наружной ручки двери в сборе с запорной втулкой.
7. Для того чтобы снять цилиндр с пластиковой втулки крепления, нажмите на подпружиненную кнопку и отсоедините втулку.
Установка
Примечание: Если устанавливается новый цилиндр, убедитесь в том, что номер на цилиндре совпадает с номером на прилагаемом ключе.
1. Наденьте пластиковую втулку крепления на цилиндр так, чтобы подпружиненные фиксаторы вошли в требуемое положение.
2. Установите цилиндр и пластиковую втулку в сборе на запорную втулку и вставьте в наружную ручку, повторив в обратном порядке операции пункта 6.
3. Соберите элементы рычага замка, как показано на иллюстрации, и, работая с внутренней стороны панели двери, вставьте из в цилиндр в сборе и зафиксируйте одним винтом.
4. Подсоедините штангу к рычагу замка и закрепите пружинным зажимом, повторив в обратном порядке операции пункта 4.
5. Установите усилительную панель передней двери.
За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).
6. Установите пластмассовый лист.
7. Установите панель отделки двери.
За дополнительной информацией обратитесь к главе: Панель отделки передней двери (501-05 Отделка салона, Снятие и установка).
