Детали раздаточной коробки с боковой компоновкой (автомобили Trooper/ Bighorn)
1 – пружина и шарик фиксатора; 2 – заглушки; 3 – заглушки; 4 – шток; 5 – кулиса и вилка отключения одного ведущего моста; 6 – шток; 7 – вилка включения демультипликатора; 8 – направляющий штифт; 9 – вал промежуточной шестерни; 10 – игольчатый подшипник и промежуточная шестерня; 11 – упорная шайба; 12 – упорная шайба; 13 – крышка вала отбора мощности переднего моста; 14 – дистанционная шайба; 15 – вал отбора мощности переднего моста; 16 – ведомая шестерня переднего вала отбора мощности; 17 – подшипники; 18 – подшипники
Снятие штока и промежуточной шестерни с раздаточной коробки с боковой компоновкой (автомобили Trooper/ Bighorn)

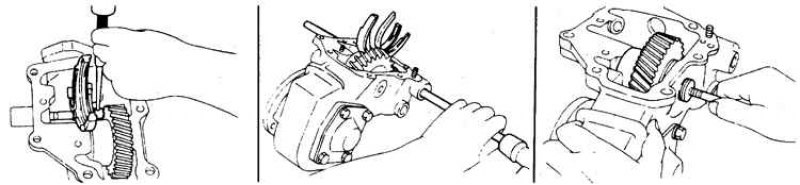

Разборка
1. Снимите шарики и пружины фиксаторов.
2. Выверните заглушки.
3. Выверните остальные заглушки.
4. Снимите шток.
5. Достаньте вилку и кулису включения второго ведущего моста.
6. Удалите штифт и снимите шток.
7. Снимите вилку включения демультипликатора.
8. Достаньте направляющий штифт.
9. Снимите вал промежуточной шестерни.
10. Снимите промежуточную шестерню и игольчатые подшипники.
11. Снимите упорные шайбы.
12. Снимите шайбы.
13. Снимите крышку переднего вала отбора мощности.
14. Снимите дистанционную втулку.
15. Снимите вал.
16. Снимите шестерню вала отбора мощности.
(Источник статьи доступен на сайте: AutoInstruction.ru)
17. Снимите передний и задний подшипники.
Сборка
1. Установите передний и задний подшипники.
2. Установите шестерню вала отбора мощности.
3. Установите передний вал отбора мощности.
4. Установите дистанционную втулку.
5. Установите крышку переднего вала.
6. Установите упорные шайбы.
7. Установите промежуточную шестерню и игольчатые подшипники.
8. Установите вал промежуточной шестерни.
9. Установите направляющий штифт.
10. Установите вилку включения демультипликатора.
11. Установите шток вилки.
12. Установите вилку, кулису и шток включения второго ведущего моста.
13. Заверните заглушки.
14. Установите шарики и пружины фиксаторов.
