Общая информация
Встроенное универсальное устройство дистанционного радиоуправления (Трансивер) HomeLink® позволяет удобным образом объединить функции до трех отдельных устройств радиоуправления и позволяет управлять функционированием большинства работающих в диапазоне радиочастот исполнительных устройств, таких как привод гаражной двери, активаторы дверных замков и охранные системы.
Питание трансивера осуществляется от бортовой аккумуляторной батареи, что исключает необходимость в выполнении периодической замены элемента питания, память организована по принципу ПЗУ, что означает отсутствие необходимости повторного ввода данных после отключения батареи.
После введения в трансивер программного кода оригинальный пульт управления (брелок) следует сохранить на случай возникновения необходимости повторного программирования (например, в случае приобретения нового автомобиля). При продаже автомобиля программный код трансивера должен быть удален из памяти устройства для обеспечения безопасности. Подробнее см. ниже.
Предупреждение!
- Встроенный Универсальный Трансивер HomeLink® не предназначен для использования с исполнительными устройствами открывания гаражных дверей, в которых не реализована функция аварийного останова включения реверса. Данные требования были стандартизованы для исполнительных устройств выпуска начиная с 1 апреля 1982 года!
- При вводе программного кода двери гаража могут начать самопроизвольно открываться или закрываться, — проследите, чтобы в дверном проеме не находились люди или домашние животные!
- Программирование трансивера должно производиться при заглушенном двигателе!
Программирование Универсального Трансивера HomeLink®

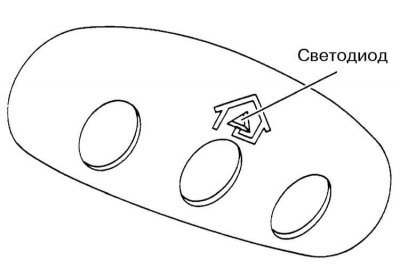

1. При выключенном зажигании (ключ в положении OFF) нажмите и удерживайте две наружных кнопки панели управления трансивера и удерживайте их нажатыми до тех пор, пока не начнет мигать световой индикатор (приблизительно 20 секунд), — в ходе выполнения данной процедуры память устройства должна очиститься от введенного в него действующего по умолчанию фабричного кода.
При вводе в память трансивера дополнительных данных необходимость в выполнении данной процедуры отсутствует.
2. Поднесите рабочий конец пульта управления, вносимого в память системы оборудования, к трансиверу на расстояние приблизительно 50—125 мм, постоянно держа световой индикатор в поле зрения.
3. Двумя руками одновременно нажмите кнопку пульта управления и выбранную кнопку на панели управления трансивера, — удерживайте кнопки нажатыми до тех пор, пока не закончите процедуру следующего пункта.
Для некоторых исполнительных устройств привода гаражных дверей может потребоваться выполнение процедур, приведенных в подразделе «Программирование трансивера для условий канадского рынка» (см. ниже).
4. Контрольная лампа трансивера должна начать мигать, сначала медленно, затем быстро. Когда частота проблесков лампы заметно увеличится, кнопки на обоих приборах можно отпустить.
Ввод программного кода для оставшихся двух кнопок трансивера производится в аналогичной манере с опусканием процедуры удаления фабричного кода.
Программирование Универсального Трансивера HomeLink® для условий канадского рынка
В соответствии с принятыми до 1992 г. правилами, продолжительность непрерывного излучения передатчиков не должна превышать 2 секунд. В таких условиях при вводе программного кода нажимание кнопки пульта (см. п. 4 предыдущего подраздела) следует производить циклами продолжительностью по 2 секунды каждый до тех пор, пока частота проблесков светового индикатора не достигнет требуемой интенсивности.
При вводе кода управления активатором привода гаражной двери и т.п. устройств рекомендуется отключить привод на время включения пульта, во избежание повреждения его компонентов.
Правила использования Универсального Трансивера HomeLink®
После ввода соответствующего программного кода Универсальный Трансивер может быть использован для управления соответствующим исполнительным устройством (например, управляющим функционированием привода гаражной двери). Для активации устройства достаточно просто нажать на соответствующую кнопку на панели управления трансивера, - во время передачи управляющего сигнала должен срабатывать световой индикатор.
Диагностика ошибок ввода программного кода
Если не удается достаточно быстро ввести в память трансивера информации с ручного трансмиттера, следует действовать следующим образом.
1. Произведите замену элемента питания трансмиттера.
2. Проследите за правильностью ориентации подносимого к трансиверу трансмиттера (сторона с батарейным отсеком должна находиться снаружи).
3. Старайтесь удерживать одновременно нажатые кнопки на обоих устройствах достаточно надежно.
4. Проследите, чтобы во время ввода информации трансмиттер находился на удалении от трансивера не более чем 125 мм. Если в течение 15 секунд частота проблесков светового индикатора не увеличится, подтверждая успешность ввода программного кода, попробуйте повторить процедуру, немного изменив положение трансмиттера относительно трансивера, — постоянно держите индикатор в поле зрения.
Если ввести код не удается ни при каких условиях, обращайтесь за консультациями на фирменную станцию техобслуживания Infiniti.
Удаление программного кода из памяти Универсального Трансивера HomeLink®
Возможность очистки данных, введенных для отдельной кнопки трансивера конструкцией прибора не предусмотрена. Для удаления всей введенной информации следует в течение порядка 20 секунд удерживать нажатыми одновременно две боковые кнопки на панели управления трансивера. Кнопки могут быть отпущены как только начнет мигать световой индикатор.
Ввод динамического программного кода
Активаторы привода гаражных дверей с динамическим кодом начали выпускаться начиная с 1996 года и могут быть идентифицированы одним из следующих способов:
- А. Свяжитесь с представителями компании-изготовителя устройства.
- В. Признаком использования динамического кода является тот факт, что, несмотря на успешное завершение процедуры ввода программного кода с пульта обычным способом, активация соответствующего устройства с трансивера не представляется возможной.
- С. Удерживайте соответствующую кнопку трансивера нажатой, — если исполнительное устройство оснащено динамическим кодом, световой индикатор трансивера сначала будет часто мигать, затем, спустя пару секунд перейдет в режим непрерывного свечения.
Для управления с трансивера устройством с динамическим кодом, ввод программного кода должен производиться следующим образом.
1. Отыщите на блоке приводного электромотора исполнительного устройства кнопку подстройки, — точное местоположение и цвет кнопки могут разниться в зависимости от марки устройства, — в случае необходимости обратитесь за помощью к представителям компании-изготовителя.
2. Нажмите на кнопку, — может загореться настроечная лампа.
Процедура следующего пункта должна быть завершена в течение 30 секунд с момента нажатия кнопки.
3. Твердо выжмите, затем отпустите программируемую кнопку трансивера. Для завершения процесса настройки еще раз нажмите на кнопку трансивера (конструкция некоторых исполнительных устройств требует трехкратного нажимания программируемой кнопки).
Теперь приемник исполнительного устройства должен начать воспринимать выдаваемый трансивером сигнал. Далее, в случае необходимости, может быть произведено программирование оставшихся двух кнопок прибора.
Перепрограммирование отдельно взятой кнопки Универсального Трансивера HomeLink®
Для изменения программного кода отдельно взятой кнопки трансивера действуйте следующим образом.
1. Нажмите на подлежащую перепрограммированию кнопку панели управления трансивера и не опускайте ее до завершения выполнения процедуры (см. п.4).
2. Когда спустя приблизительно 20 секунд световой индикатор трансивера начнет медленно мигать, поднесите к панели управления ручной трансмиттер нового устройства, для управления которым будет предназначена выбранная кнопка, трансмиттер следует поднести к поверхности трансивера на расстояние 50—125 мм.
3. Нажмите и удерживайте нажатой кнопку трансмиттера.
4. Контрольная лампа трансивера должна начать мигать сначала медленно, затем быстро, — когда частота проблесков лампы заметно увеличится, кнопки на обоих приборах можно отпустить.
Теперь перепрограммированная кнопка может быть использована для управления новым устройством.
Порядок действий в случае угона автомобиля
При угоне автомобиля следует перепрограммировать исполнительные устройства всех приводимых в действие от трансивера устройств, не оснащенных функцией динамического кода, — в случае необходимости проконсультируйтесь у представителей соответствующих фирм-изготовителей.
При возврате угнанного автомобиля следует произвести перепрограммирование всех кнопок встроенного трансивера.
В соответствии с правилами FCC, которым отвечает конструкция Встроенного Универсального Трансивера HomeLink®, устройство (1) не должно вырабатывать вредного для здоровья излучения и (2) должно воспринимать любые наводимые сигналы, включая те, которые могут привести к нежелательным срабатываниям.
Конструкция Универсального Трансмиттера HomeLink® отвечает требованиям правил FCC и DOC/MDC. Попытки модификации трансивера чреваты аннулированием прав пользования оборудованием!
