Проверка состояния шаровой опоры

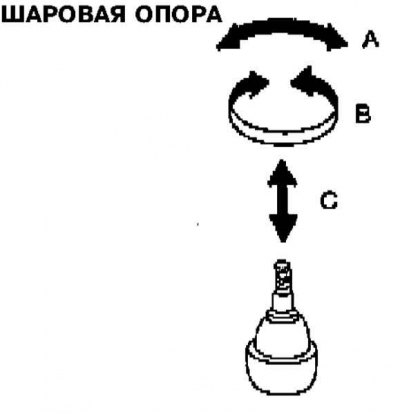

А - Отклонение хвостовика шарового пальца; В - Осевое вращение хвостовика; С - Осевой люфт шаровой опоры
1. Высвободите шаровую опору из поворотного кулака и при помощи динамометра безменного типа измерьте сопротивление сборки отклонению в плоскости оси шарового пальца (см. иллюстрацию Проверка состояния шаровой опоры). Если результат проверки выходит за пределы допустимого диапазона (0.8—7.8 кГс), замените опору.
2. С навернутой на свое место гайкой измерьте величину крутящего момента осевого вращения хвостовика шарового пальца (см. иллюстрацию Проверка состояния шаровой опоры), — номинальное значение составляет 0.5—5.0 Нм. В случае необходимости произведите замену сборки.
3. Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении).

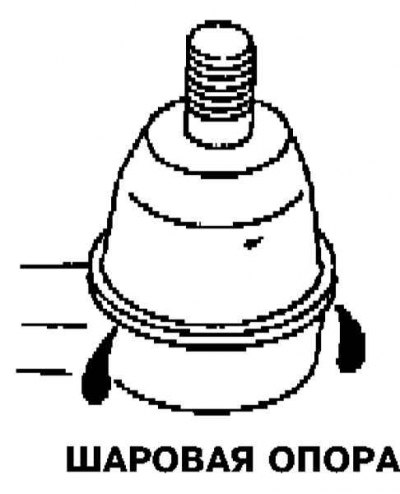

4. Внимательно осмотрите защитные чехлы шаровых опор на наличие признаков развития утечек смазки. Проверьте состояние чехлов, — наличие трещин и порезов не допустимо.

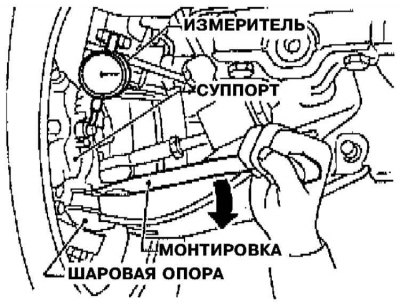

5. Закрепите на поперечном рычаге подвески циферблатный измеритель, уперев его плунжер в нижний края суппорта тормозного механизма, затем, действуя монтировкой как рычагом, отожмите рычаг вниз от поворотного кулака и считайте показание прибора. При наличии сколько-нибудь заметного осевого люфта (см. иллюстрацию Проверка состояния шаровой опоры) шаровая опора подлежит замене.
(Источник статьи доступен на портале: «www.AutoInstruction.ru»)
6. Неисправная шаровая опора подлежит замене.
Замена
1. Поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении).
2. Высвободите из ступичной сборки приводной вал.
3. Высвободите из поворотного кулака палец шаровой опоры.
4. Снимите шаровую опору с поперечного рычага подвески.
5. Установка компонентов производится в порядке, обратном порядку их демонтажа. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
