Примечание: сборка производится в порядке, обратном разборке.
1. При помощи специального инструмента зафиксируйте, нажимную пластину и отверните центральную гайку.
Момент затяжки:
- модели с левым рулем — 26 Нм
- модели с правым рулем — 18 Нм

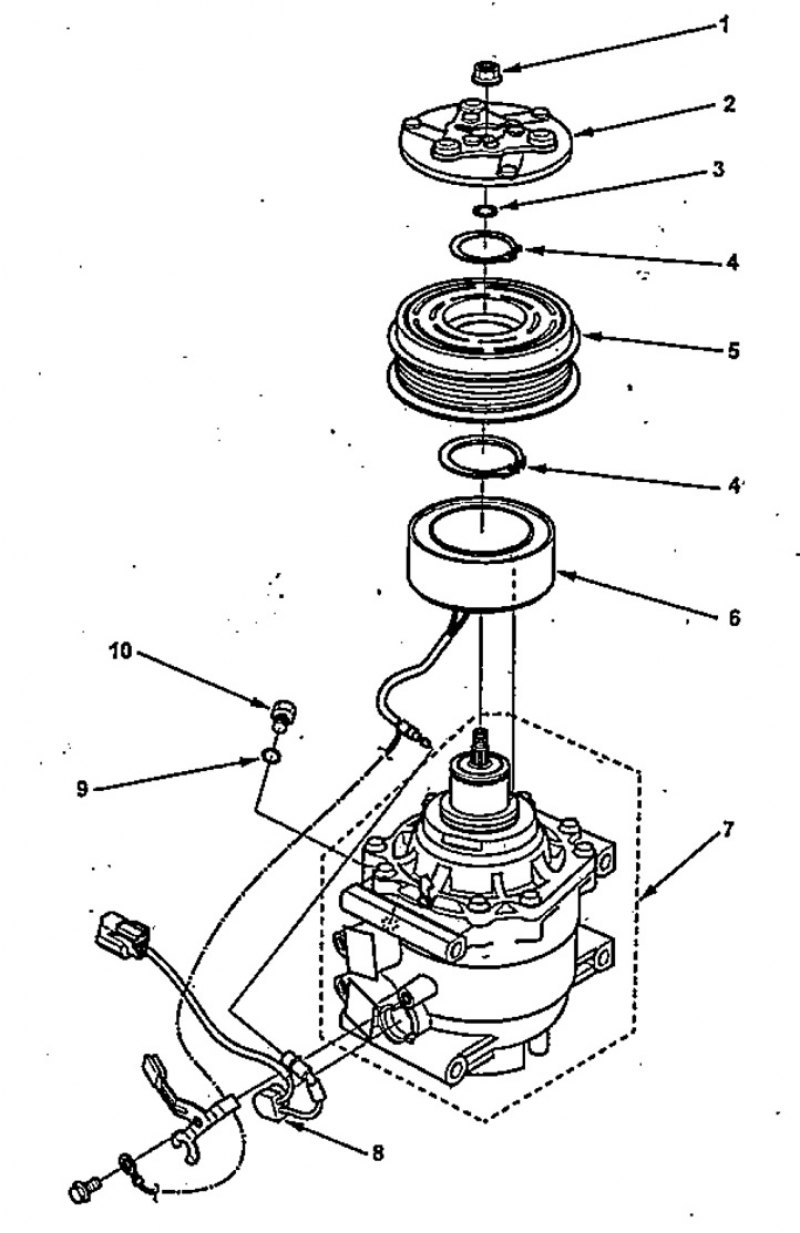

Электромагнитная муфта. 1 - центральная гайка, 2 - нажимная пластина муфты, 3 - регулировочная шайба, 4 - стопорное кольцо, 5 - шкив, 6 - обмотка муфты, 7 - компрессор, 8 - тепловой предохранитель, 9 - уплотнительное кольцо, 10 - штуцерный болт.

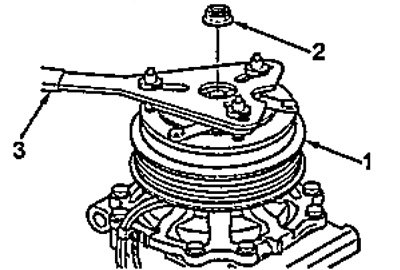

Модели с левым рулем. 1 - нажимная пластина, 2 - центральная гайка, 3 - специнструмент.

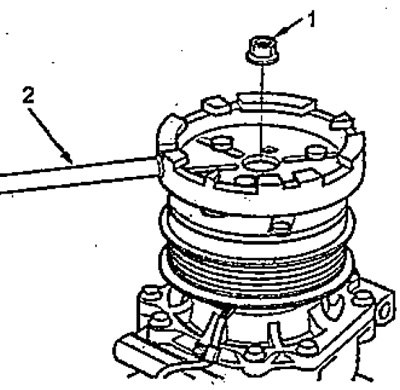

Модели с правым рулем. 1 - центральная гайка, 2 - специнструмент.

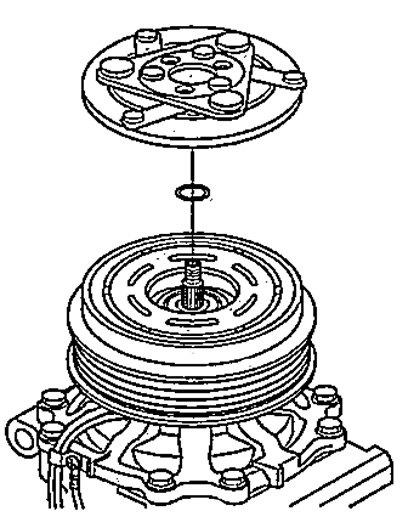

2. Снимите нажимную пластину и регулировочную шайбу.

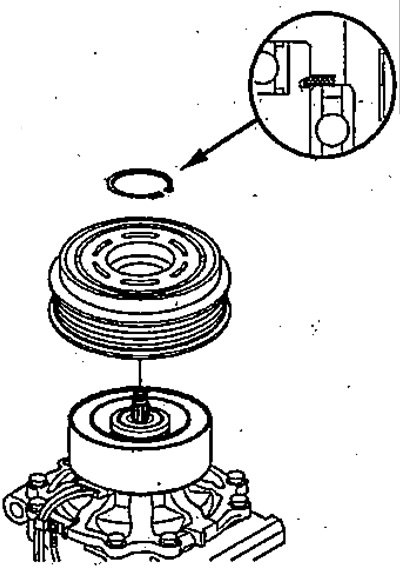

3. Снимите стопорное кольцо и шкив.
4. Отверните болт фиксатора провода обмотки муфты, отсоедините провод обмотки муфты, снимите стопорное кольцо и снимите обмотку муфты.

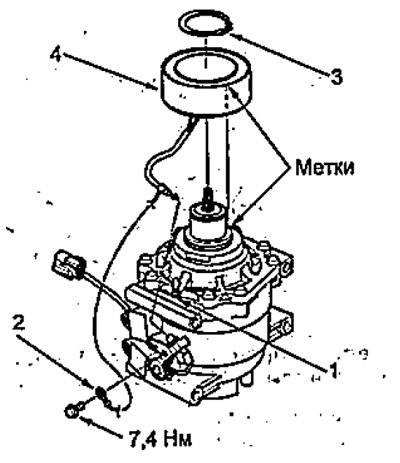

Модели с правым рулем. 1 - фиксатор провода обмотки муфты, 2 - провод обмотки муфты, 3 - стопорное кольцо, 4 - обмотка муфты.

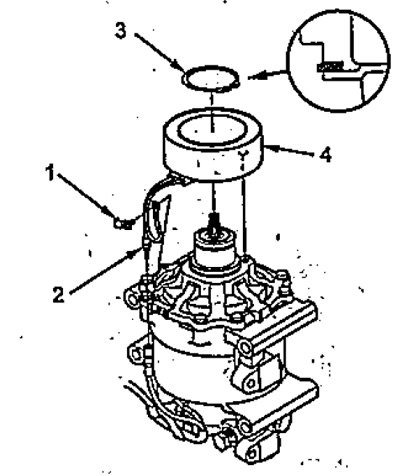

Модели с левым рулем. 1 - фиксатор провода обмотки муфты, 2 - провод обмотки муфты, 3 - стопорное кольцо, 4 - обмотка муфты.
