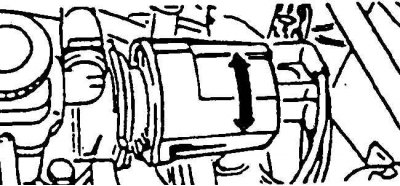

Регулировка начального угла опережения зажигания
Бесконтактная система зажигания предназначена для принудительного воспламенения сжатой в цилиндре двигателя рабочей смеси. Воспламенение смеси достигается с помощью искры между электродами свечи. Высокие мощностные показатели и хорошая топливная экономичность двигателя при одновременном уменьшении количества вредных выбросов в атмосферу с отработавшими газами обеспечиваются электрон ной системой регулирования угла опережения зажигания (СРОЗ), которая управляет ся ЭБУ двигателя.
Для того чтобы рассчитывать момент зажигания, ЭБУ должен контролировать следующие параметры:
- угол поворота коленчатого вала;
- частоту вращения коленчатого вала;
- нагрузку двигателя (разряжение во впускном коллекторе);
- атмосферное давление;
- температуру охлаждающей жидкости двигателя;
- формирование опорного сигнала высокого напряжения. Этот сигнал позволяет ЭБУ вычислить частоту вращения и угловое положение коленчатого вала;
- формирование опорного сигнала низкого напряжения. Соответствующий провод соединен с "массой" в блоке зажигания. Наличие напряжения может нарушить нормальную работу системы зажигания. Поэтому разрыв этого провода может привести к ухудшению рабочих характеристик СРОЗ и уменьшению мощности двигателя;
- управление шунтом. При достижении частоты вращения коленчатого вала около 400 об/мин ЭБУ подает на клемму СЗ управляющее напряжение 5 В для переключения функции регулирования на oпeрежения зажигания с блока зажигания на ЭБУ. При замыкании на "массу" или разрыве провода ЭБУ устанавливает код неисправности 42 и передает функцию регулирования угла опережения зажигания блоку зажигания. При этом двигатель работает с первоначально установ ленным опережением зажигания плюс небольшой угол опережения, заложенный в алгоритм работы блока зажигания.
- формирование сигнала управления углом опережения зажигания. Через клемму D10 и соответствующий провод ЭБУ передает управляющие импульсы блоку зажигания. ЭБУ не определяет абсолютное значение угла опережения зажигания. Он рассчитывает только коррекцию относительно первоначально установленного (базового) значения угла опережения зажигания и подает управляющие сигналы, которые немного запаздывают или опережают опорный сигнал, получаемый от блока зажигания. По этой причине неправильная первоначальная установка момента зажигания приводит к общему смещению моментов зажигания на всех режимах работы двигателя.
Источник доступен на веб-сайте Autoinstruction.ru
Разрыв или замыкание на "массу" сигнального провода СРОЗ приводит к выдаче кода неисправности 42 и отключению СРОЗ. При этом угол опережения устанавливается блоком зажигания без участия ЭБУ. При регулировании угла опережения зажигания ЭБУ обрабатыва ет сигналы датчиков давления во впускном коллекторе (ДАД) и температуры охлаждающей жидкости (ДТЖ). Алгоритм работы ЭБУ предусматривает:
- увеличение опережения зажигания при низком напряжении сигнала ДАД и при низкой температуре охлаждающей жидкости;
- уменьшение опережения зажигания при высоком напряжении сигнала ДАД и при высокой температуре охлаждающей жидкости. Поэтому детонация, как правило, возникает при низком напряжении сигнала ДАД или при высоком электрическом сопротивлении термистора ДТЖ. Уменьшение мощности двигателя может наблюдаться при высоком напряжении сигнала ДАД или при низком электрическом сопротивлении термистора ДТЖ.
