Распределитель зажигания

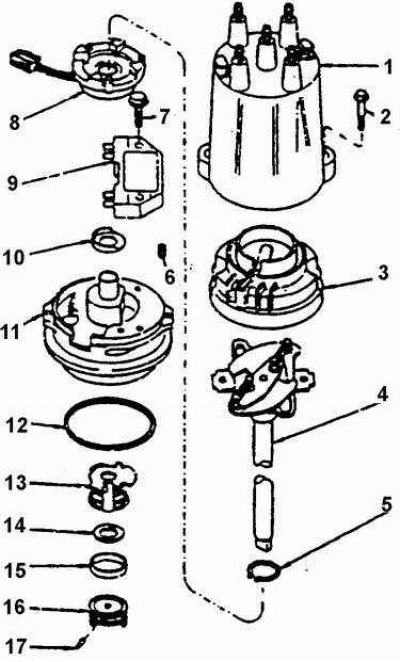

1. Крышка; 2. Винт крышки; 3. Ротор; 4. Валик распределителя; 5. Пружинное кольцо; 6. Пробка; 7. Болт; 8. Магнитный ротор датчика и пластина; 9. Электронный модуль; 10. Уплотнительная втулка; 11. Корпус; 12. Уплотнительное круглое кольцо; 13. Пружина; 14. Шайба; 15. Пружина соединительной муфты; 16. Ведущая муфта; 17. Штифт; 18. Соединительная колодка

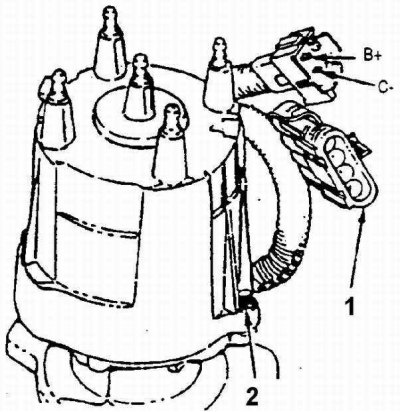

Внешний вид типичного распределителя зажигания
1. 4-штырьковая соединительная колодка; 2. Крепежный винт (2 шт.)
Снять или отсоединить
1. Отрицательный провод батареи.
2. Провода высокого напряжения и провод катушки зажигания от крышки распределителя.
3. Клеммы проводов катушки зажигания и электронного регулятора опережения зажигания.
4. Болт хомута распределителя.
5. Гайку валика распределителя.
6. Распределитель зажигания. Пометить хвостовик привода для правильного последующего монтажа распределителя.
Установить или присоединить
1. Распределитель зажигания. Повернуть хвостовик привода согласно метке.
2. Болт хомута распределителя.
3. Гайку валика распределителя.
4. Клеммы проводов катушки зажигания и электронного регулятора опережения зажигания.
5. Провода высокого напряжения и провод катушки зажигания к крышке распределителя.
6. Отрицательный провод батареи.
