Снять или отсоединить
Операции по демонтажу нижнего рычага описаны в подразделе 14.7.
Разобрать

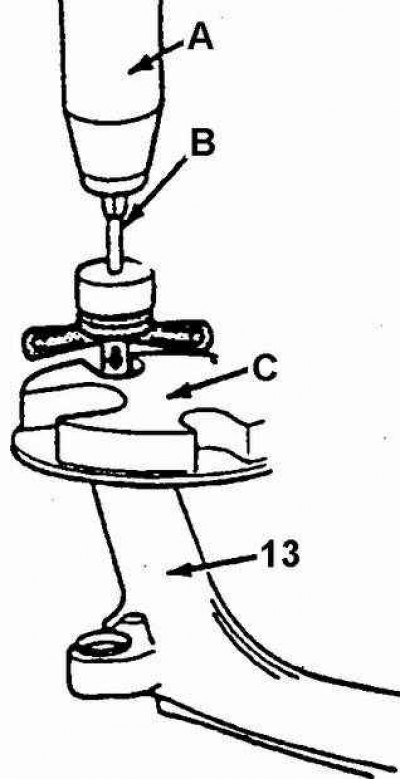

Демонтаж задней втулки рычага
А. Пресс; В. Толкатель; С. Упор пресса; 13. Нижний рычаг

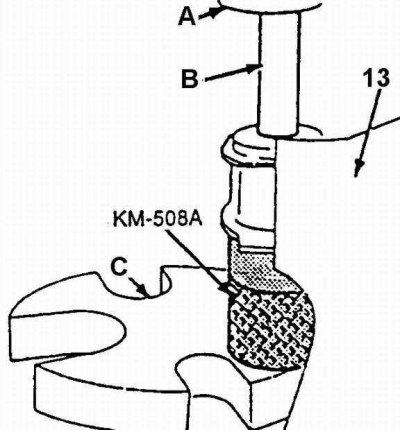

Демонтаж передней втулки рычага
А. Пресс; В. Толкатель; С. Упор пресса; 13. Нижний рычаг (выпрессовывать в направлении спереди назад)
1. Втулку задней опоры рычага. Выпрессовать втулку с помощью толкателя.
2. Втулку передней опоры рычага с помощью приспособления КМ-508А и пуансона выпрессовать втулку в направлении спереди назад.
Собрать

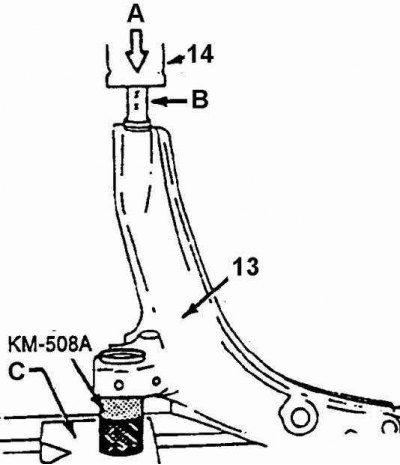

Монтаж задней втулки рычага
А. Пресс; В. Смочить мыльным раствором; С. Упор пресса; 13. Нижний рычаг; 14. Задняя втулка рычага плоская сторона втулки должна располагаться с той же стороны, что и палец шарового шарнира
1. Втулку задней опоры рычага.
1а. Смочить задний шип рычага мыльным раствором и напрессовать на него втулку. Плоская сторона втулки 14 должна располагаться сверху, с той же стороны, что и палец шарового шарнира.
2. Втулку передней опоры рычага.
2а. Смочить мыльным раствором наружную поверхность втулки.
2б. Запрессовать новую втулку в отверстие рычага. Монтаж втулки производить с передней стороны рычага.
Установить или присоединить
Операции по монтажу нижнего рычага на автомобиль описаны в подразделе 14.7.
