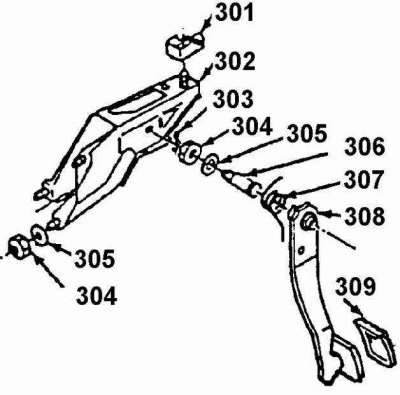

Подвеска тормозной педали
301. Кронштейн; 302. Кронштейн подвески педали; 303. Пружинный фиксатор; 304. Гайка; 305. Шайба; 306. Ось; 307. Возвратная пружина; 308. Педаль; 309. Накладка педали
Снять или отсоединить
1. Выключатель стоп-сигнал.
2. Возвратную пружину 307.
3. Вилку и палец толкателя.
4. Пружинный фиксатор 303 из оси 306 педали.
5. Гайку 304 и шайбу 305. Вынуть ось 306 влево.
6. Тормозную педаль 308. Заметить расположение возвратной пружины.
Установить или присоединить
1. Накладку 309 на новую педаль.
2. Тормозную педаль 308. Установить возвратную пружину в первоначальное положение.
3. Ось 306 педали. Вставить с левой стороны. Перед монтажом смазать ось.
4. Гайку 304 и шайбу 305 на ось 306. Затянуть гайку 304 моментом 18 Нм.
5. Вилку толкателя, вставить палец.
6. Пружинный фиксатор 303 на ось 306.
7. Выключатель стоп-сигнала.
