Размеры бородки ключа

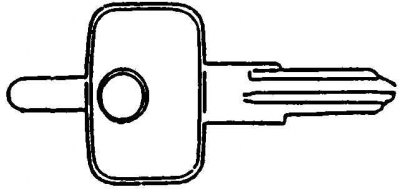

Язычок ключа с кодом
Для замка зажигания, замков дверей и крышки багажника используется один и тот же ключ. Ключ имеет двухстороннюю симметричную бородку, которая позволяет вставлять ключ в цилиндр замка в любом положении. Код нанесен на вспомогательной пластине ключа, которая в дальнейшем удаляется. При изготовлении ключа необходи мо определить код с помощью схемы, приведенной на рис. Размеры бородки ключа.
Замена цилиндра замка
Цилиндр замка зажигания
1. Гнезда пружин запорных пластин; 2. Запорная пластина
Запорные пластины для всех цилиндров имеют совершенно одинаковую форму за исключением сквозной прорези. Используется четыре типоразмера запорных пластин, которые обеспечивают получение различных секретных комбинаций. Каждая запорная пластина имеет маркировку цифрой от 1 до 4. Бородка ключа одновременно взаимодействует с 10 запорными пластинами.
В зависимости от сочетания типоразмеров установленного в цилиндр комплекта запорных пластин бородка ключа имеет тот или иной профиль, рис. Размеры бородки ключа.
1. Определить номера типоразмеров запорных пластин, измеряя поперечный размер цилиндра замка в плоскостях расположения пластин (с 1-й по 10-ю) с помощью штанген-циркуля. Записать результаты измерений.
2. Начиная с первой позиции, вставить пружины пластин и запорные пластины в соответствующие отверстия и прорези цилиндра замка. При этом следует руководствоваться кодом ключа. В цилиндре замка зажигания используется 10 запорных пластин.
Внимание! При монтаже пружин и запорных пластин в цилиндр замка следует смазать осе детали тонким слоем консистентной смазки.
Сборка замка зажигания
Замок зажигания

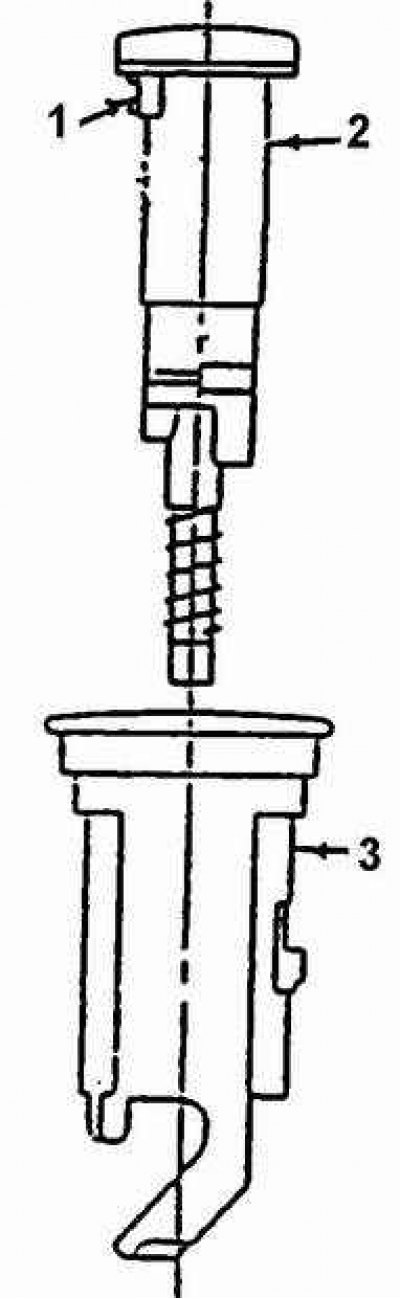

1. Направляющий элемент; 2. Цилиндр замка; 3. Корпус замка
1. Смазать консистентной смазкой направляющий элемент и пружину и вставить их в гнездо цилиндра замка. Выровнять положение запорных пластин, вставив в цилиндр ключ зажигания.
2. Смазать консистентной смазкой внутреннюю поверхность отверстия корпуса замка и вставить в него цилиндр.
3. Установить пружину и палец рулевой колонки, предварительно смазав их консистентной смазкой.
