Вентиляционный люк

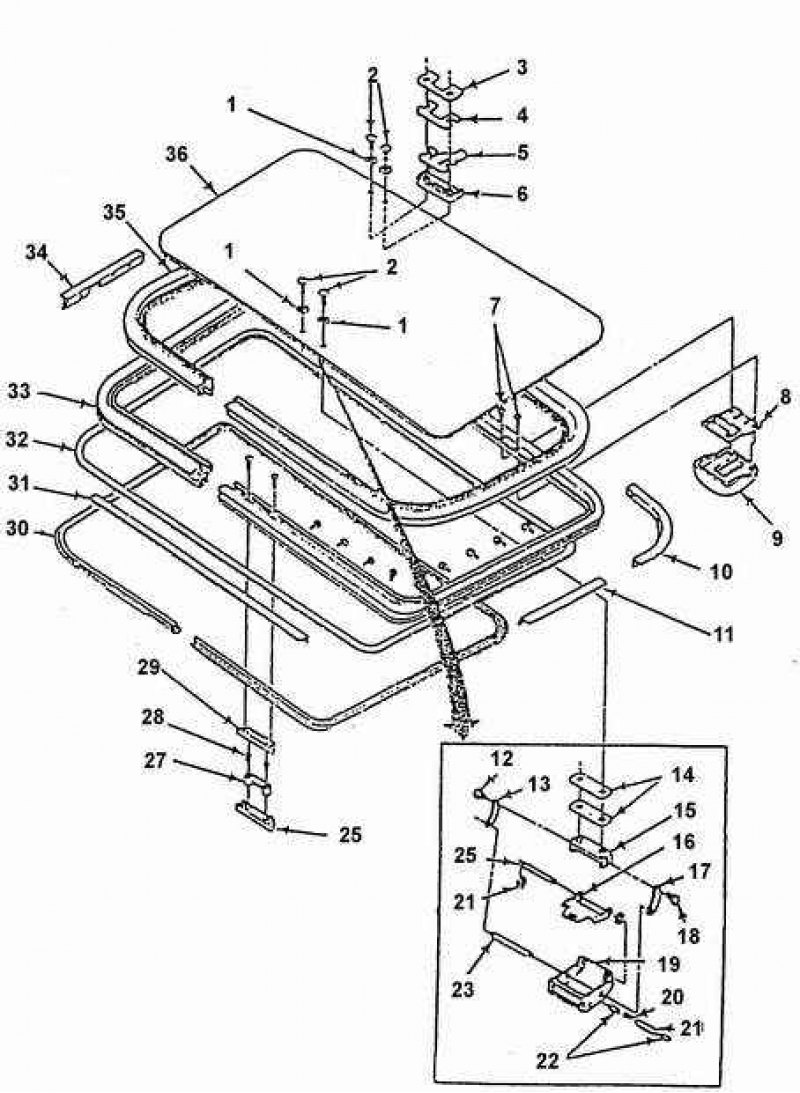

1. Шайба; 2. Винты; 3. Накладка; 4. Промежуточная пластина; 5. Лапка; 6. Держатель; 7. Винты; 8. Петля; 9. Крышка петли; 10. Держатель рамки; 11. Держатель рамки; 12. Заклепка; 13. Петля; 14. Промежуточная пластина; 15. Промежуточная пластина; 16. Защелка петли; 17. Петля; 18. Заклепка; 19. Рукоятка; 20. Пружина; 21. Втулка; 22. Ось; 23. Ось; 24. Зажим; 25. Ось; 26. Пластина держателя; 27. Держатель кнопки; 20. Пружина; 29. Держатель; 30. Окантовка; 31. Держатель гайки; 32. Уплотнительная прокладка; 33. Рамка; 34. Держатель рамки; 35. Уплотнитель; 36. Стеклянная панель
Вентиляционный люк открывается при нажатии на рукоятку запора вперед и фиксируется в открытом положении нажатием на рукоятку вверх. Предусмотрено одно фиксированное положение открытого люка с приподнятой на 40 мм задней кромкой.
Люк может быть демонтирован с автомобиля. Для этого следует сначала открыть люк. Затем нажать на две лапки фиксаторов и приподнять слегка люк того, чтобы отсоединить передние шарнирные петли.
Для того чтобы установить стеклянный люк на место, необходимо выполнить следующие операции. Поставить люк в вертикальное положение передней кромкой на середину уплотнителя. Совместить петли, закрепленные на стекле, с соответствующими пазами в проеме крыши. При застревании петли в прорези проема крыши, необходимо повторить монтаж заново. Вставить выступ защелки в гнездо для фиксации люка. Повернуть рукоятку запора вниз для полного запирания люка.
Использование силиконовой смазки продлевает срок службы уплотнения и улучшает его герметичность. Уплотнитель следует смазывать один раз в шесть недель.
Регулировка положения стекла для обеспечения надежного контакта по контуру уплотнителя достигается с помощью добавления или удаления прокладок запорного устройства.
Шарнирная петля
Снять или отсоединить
1. Стеклянную панель с рамки люка.
2. Вывернуть 2 винта крепления петли и крышки петли к панели крыши.
3. Крышку и петлю с панели крыши.
Установить или присоединить
1. Крышку и петлю на панель крыши и затянуть двумя винтами.
2. Стеклянную панель на рамку люка.
Стеклянная панель
Снять или отсоединить
1. Открыть люк, переместив рукоятку запора вперед и вверх.
2. Нажать на две кнопки у основания защелки.
3. Защелку с рамки люка.
4. Стеклянную панель с рамки люка, повернув панель вверх.
Установить или присоединить
1. Стеклянную панель на рамку люка, вставив шарнирные кронштейны в соответствующие гнезда рамки.
2. Защелку на рамку люка, зафиксировав ее держатель.
3. Отпустить винты крепления петель к стеклу и отрегулировать положение люка. Затянуть винты моментом 5,5 Нм.
Окантовка
Снять или отсоединить
1. Стеклянную панель с рамки люка.
2. Вывернуть два винта и снять держатель защелки с панели потолка.
3. Окантовку с усилителя проема люка, начав с середины задней части проема.
Установить или присоединить

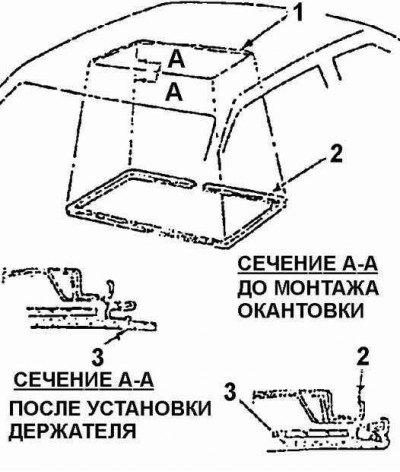

Монтаж окантовки проема люка
1. Проем люка; 2. Окантовка; 3. Панель потолка
1. Прижать панель потолка к держателю люка, повернуть край потолочной панели и вставить его в паз между держателем и усилителем проема по всему периметру.
2. Окантовку проема люка. Начиная с середины задней стороны проема установить окантовку на усилитель и закрепить с помощью легких ударов молотка с резиновым бойком вдоль всего периметра проема.
Первоисточник расположен на портале autoinstruction.ru
3. Держатель защелки на панель потолка, ввернуть 2 винта.
4. Стеклянную панель на рамку люка.
Запор люка
Снять или отсоединить
1. Стеклянную панель с рамки.
2. Вывернуть крепежные винты и снять запор со стеклянной панели.
Установить или присоединить
1. Запор на стеклянную панель, ввернуть 2 крепежных винта.
2. Стеклянную панель на рамку люка.
Уплотнитель
Уплотнитель люка представляет собой замкнутое профилированное кольцо. Уплотнитель устанавливается в пазу по периметру проема на клею.
Снять или отсоединить
1. Стеклянную панель с рамки люка.
2. Срезать клеевое соединение уплотнителя по периметру паза и демонтировать уплотнение.
Внимание! Для ускорения демонтажа уплотнения рекомендуется нагреть уплотнение струей горячего воздуха или смочить клеевое соединение растворителем для клея.
3. После снятия уплотнения очистить паз от остатков клея с помощью растворителя.
Установить или присоединить
1. Наклеить защитную ленту по периметру проема люка.
2. Нанести слой клея марки 3М Windo-Weid Primer (черного цвета) на горизонтальные и вертикальные поверхности паза. Дать клею подсохнуть в течение 10–15 минут.
3. Очистить. поверхность уплотнения с помощью подходящего растворителя.
4. Смазать контактные поверхности слоем клея марки 3М Windo-Weid Primer (черного цвета) и дать клею подсохнуть в течение 10–15 минут.
5. Ориентируясь на поперечный шов уплотнителя, нанести метку липкой лентой в середине противоположной стороны. Уплотни тель следует монтировать так, чтобы поперечный шов находился в середине задней стороны проема. Нанести слой клея 3М Weatheistrip Adhesive на поверхности паза для монтажа уплотнения по внутреннему периметру проема люка.
6. С помощью кисти нанести клей на контактные поверхности уплотнения.
7. После того, как клей станет липким, выровнять положение уплотнителя по шву и метки из липкой ленты и вставить уплотнитель в паз. Поперечный шов должен находиться в середине задней стороны проема над рукояткой запора люка.
8. С помощью шприца нанести слой клея между внешней стороной уплотнения и краем проема в крыше.
9. Дать просохнуть клею в течение 8 часов прежде, чем монтировать люк и проверять уплотнитель на герметичность. Перед установкой стеклянного люка нанести на уплотнитель силиконовую смазку.
10. Установить стеклянную панель на рамку люка.
