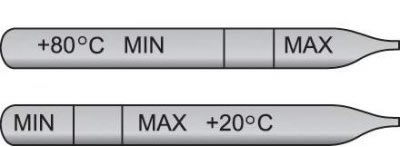

Рис. 1.111. Щуп для измерения уровня трансмиссионной жидкости в автоматической коробке передач
Для обеспечения надежной и долговечной работы автоматической коробки передач очень важно постоянно поддерживать нормальный уровень трансмиссионного масла. Поэтому уровень трансмиссионного масла должен периодически контролироваться. Для контроля уровня масла предназначен масляный щуп, на который нанесены две метки: «MIN» (долить) и «МАХ» (полно) (рис. 1.111). Для контроля уровня трансмиссионного масла необходимо установить автомобиль на ровную горизонтальную площадку. Контроль уровня производится при работающем на холостом ходу двигателе. Рычаг селектора диапазонов коробки передач должен находиться в положении «Р». Выньте масляный щуп, вытрите его насухо ветошью и снова вставьте в направляющую трубку коробки передач, подвинув его до упора. Затем выньте щуп и проверьте уровень масла. Если коробка передач холодная, следует использовать контрольные метки на той стороне масляного щупа, на которой имеется обозначение «+20°С». В случае проверки уровня масла на коробке передач при рабочей температуре трансмиссионного масла необходимо ориентироваться на контрольные метки, нанесенные на стороне с обозначением «+80°С». Температура трансмиссионного масла достигает своего нормального рабочего уровня только после пробега автомобиля на расстояние не менее 15–20 км.
Доливайте трансмиссионное масло в коробку передач, только если уровень масла снизился до отметки «MIN». Доливку масла производите через направляющую трубку щупа. Не переливайте масло выше метки «МАХ». При всех операциях, связанных с контролем уровня трансмиссионного масла и его доливкой, необходимо строго соблюдать все меры предосторожности против попадания в коробку передач грязи. Частицы песка и других загрязнений могут серьезно повредить или нарушить нормальное функционирование коробки передач. Применяйте только специальное трансмиссионное масло для автоматических коробок передач.
Периодичность замены – через каждые 40 000 км пробега или 2 года. Заправочная емкость – 6,5–7,0 л.
