Расположение компонентов двигателя, вид со стороны картера шестерен: 1. ремень привода вспомогательных агрегатов; 2 ремень привода насоса охлаждающей жидкости/привода вентилятора; 3. маслоналивная горловина; 4. устройство автоматического натяжения ремня привода насоса охлаждающей жидкости/привода вентилятора; 5 устройство автоматического натяжения ремня привода вспомогательных агрегатов

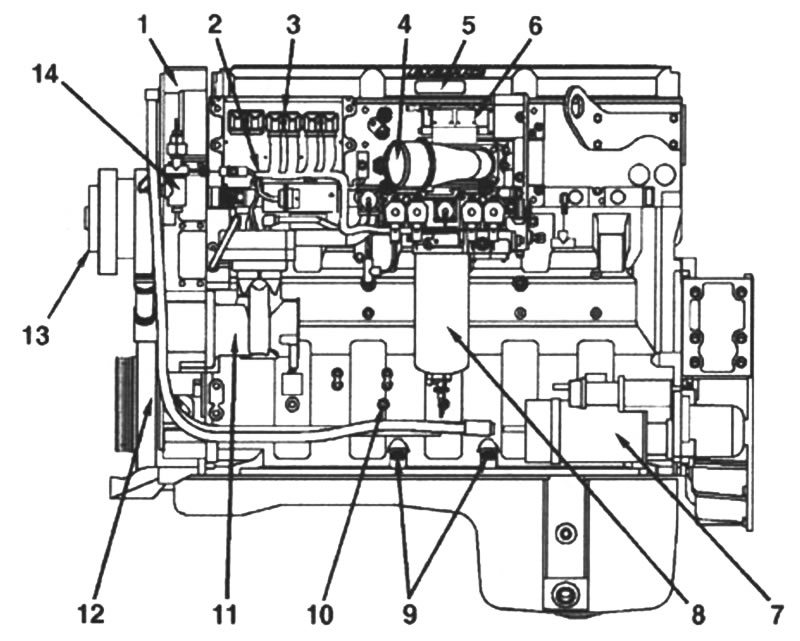

Расположение компонентов двигателя, вид со стороны топливного фильтра: 1. картер шестерен; 2. жгут электропроводки; 3 блок управления (ЕСМ); 4. впускной воздуховод; 5. идентификационная табличка двигателя; 6. топливный насос; 7. стартер; 8. топливный фильтр; 9. байонетные соединения (опция); 10. отверстие для болта синхронизации коленчатого вала (фиксатора момента впрыска); 11. компрессор; 12. демпфер крутильных колебаний; 13. ступица вентилятора; 14. пневматический клапан-регулятор (расположение может меняться)

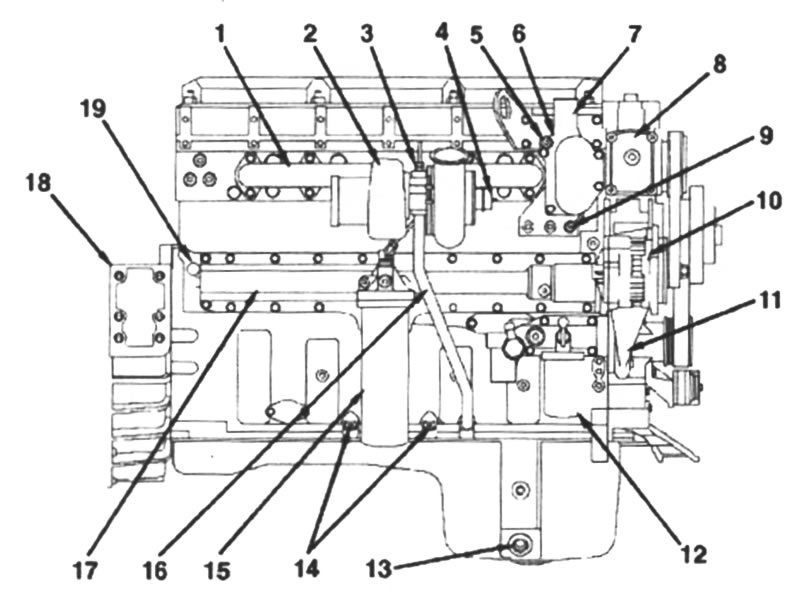

Расположение компонентов двигателя, вид со стороны системы выпуска отработавших газов: 1. выпускной коллектор; 2. турбонагнетатель; 3. маслозаборный шланг турбонагнетателя; 4. актюатор VGA; 5. отводная трубка картера термостата; 6. картер термостата; 7. выходной патрубок охлаждающей жидкости (к радиатору); 8. компрессор кондиционера; 9. датчик температуры охлаждающей жидкости; 10. генератор; 11 насос охлаждающей жидкости; 12. фильтр охлаждающей жидкости; 13. заглушка отверстия для слива масла; 14. байонетные соединения (опция); 15 масляный фильтр; 16 выпускной маслопровод турбонагнетателя; 17. маслоохладитель; 18. картер маховика. 19. серийный номер двигателя
