Разборка передних дверей автомобилей Volvo

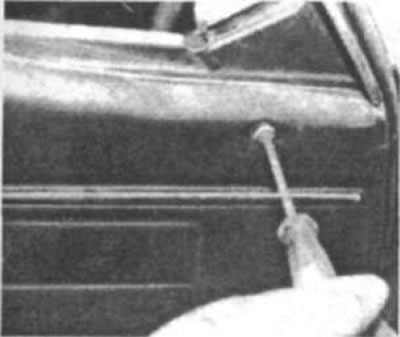

Рис. 47. Верхняя часть обшивки крепится при помощи саморезных винтов. После их отворачивания не потеряйте шайбы

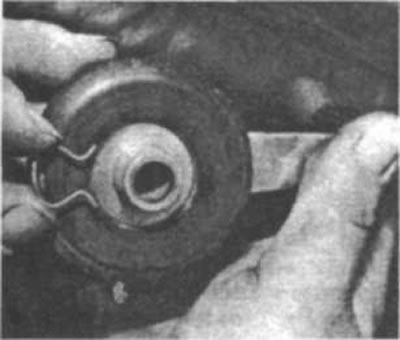

Рис. 48. Дверная ручка надета на шлицевую ось и удерживается при помощи пружинного зажима

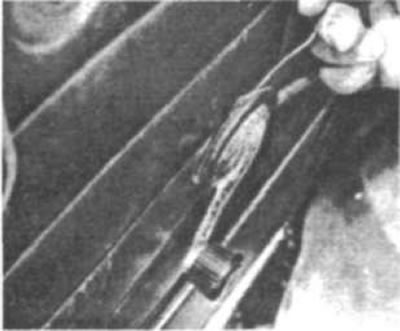

Рис. 49. Ее лучше всего снимать, зацепив за петлевой конец зажима проволочный крючок, в то время как дверная обшивка отодвигается назад, чтобы обеспечить лучший доступ

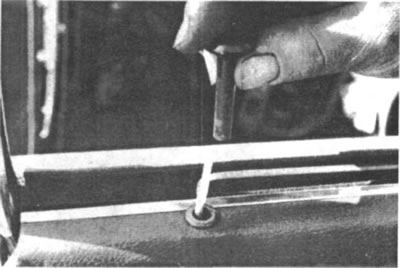

Рис. 50. Кнопка дверного за мка просто отворачивается

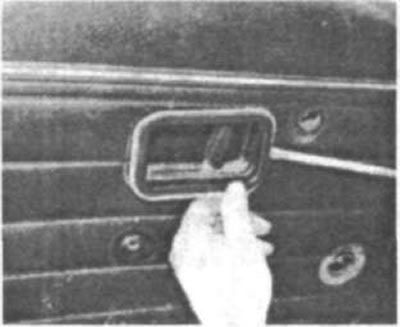

Рис. 51. Нажмите на рамку вокруг ручки внутренней защелки и снимите рамку

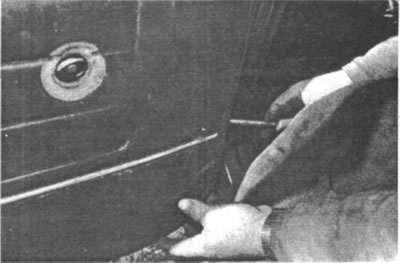

Рис. 52. Теперь, как и у большинства дверных обшивок, ослабьте зажимы у основания двери и по сторонам,...

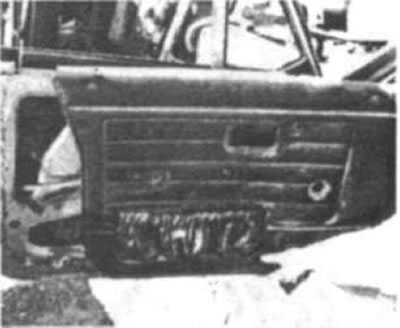

Рис. 53. ...а затем просто снимите обшивку с дверной панели

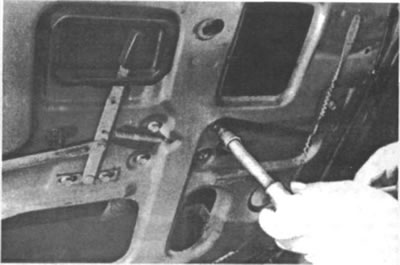

Рис. 54. Затем отверните 4 болта крепления механизма к панели, придерживая стекло

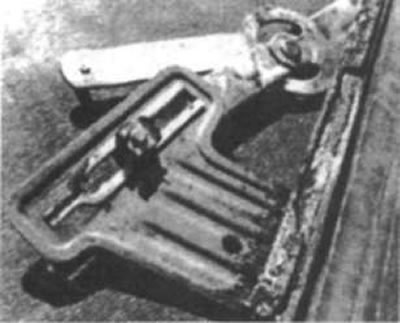

Рис. 55. Этот зажим был обнаружен на нижней части стекла внутри дверной обшивки

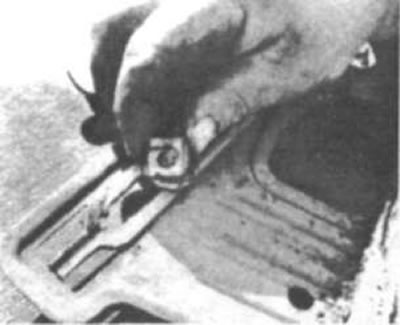

Рис. 56. Далее необходимо разобрать зажим: он поднимается над штырем и отталкивается в сторону

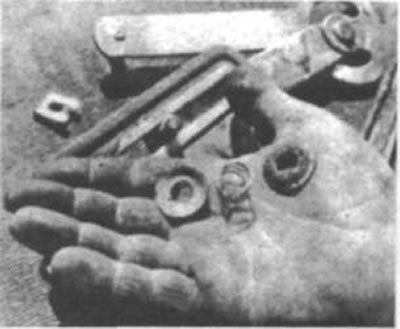

Рис. 57. На рисунке показаны пружина и шайбы этого зажима. В течение всей работы стекло должно придерживаться

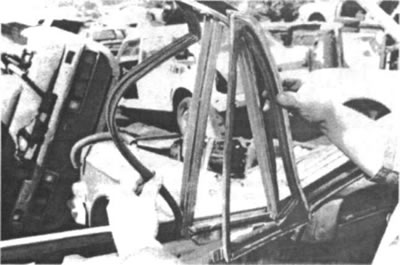

Рис. 58. Затем снимаются резиновые уплотнители с места установки стекла и поворотного окна (для облегчения снятия используйте жидкое мыло)

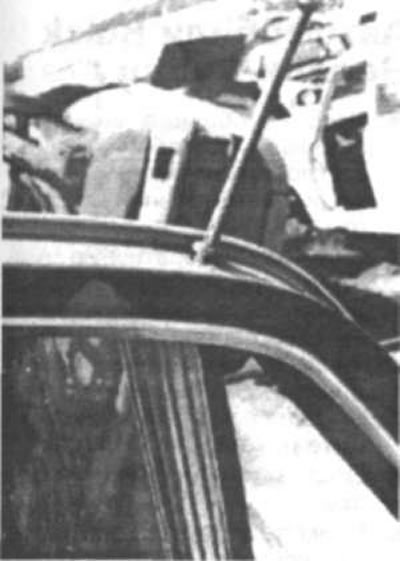

Рис. 59. Отверните верхний винт крепления направляющей стекла...

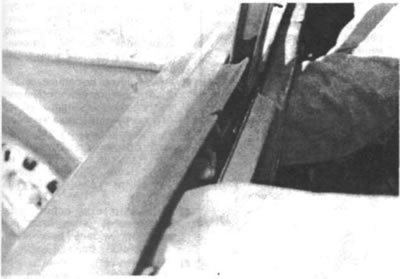

Рис. 60. ...и винты ее крепления внизу верхней части дверной рамы

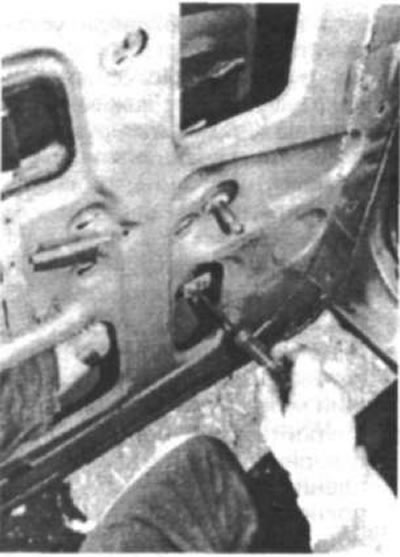

Рис. 61. Теперь отверните винт у основания дверной панели

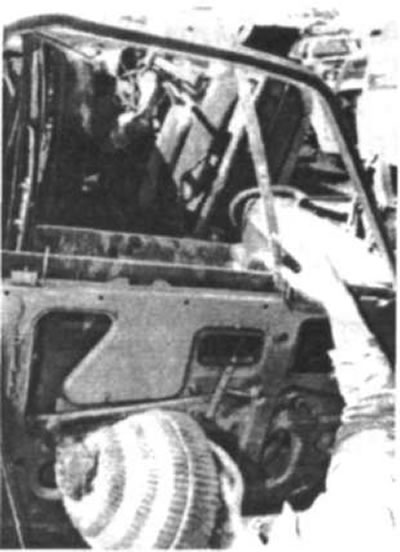

Рис. 62. Поднимите и вытяните вверх направляющую

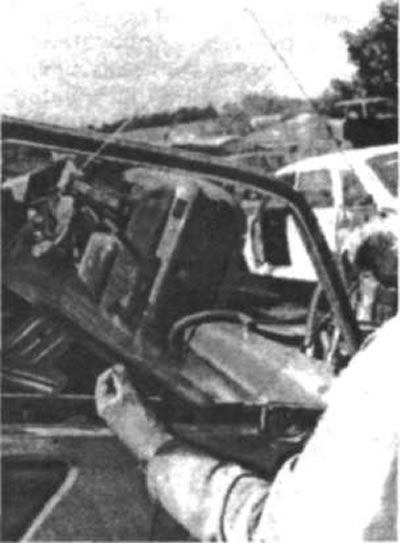

Рис. 63. Теперь можно снять стекло через верхнюю часть двери. Кроме того, можно снять механизм стеклоподъемника через одно из отверстий у основания дверной рамы
