15. Проверьте сопротивление между двумя клеммами электромагнитного вакуумного клапана (см. рис.2.119). Оно должно составлять 33-39 Ом. Если сопротивление не отвечает требуемому, замените клапан.
Рис. 2.119. Проверка сопротивления электромагнитного вакуумного клапана системы рециркуляции отработавших газов. 1- Электромагнитный вакуумный клапан.
16. Отсоедините вакуумный патрубок от датчика давления системы рециркуляции отработавших газов и корпуса дроссельной заслонки.
17. Подуйте в патрубок "А". Воздух должен выходить через фильтр и не проходить через патрубок "В" (см. рис. 2.120)

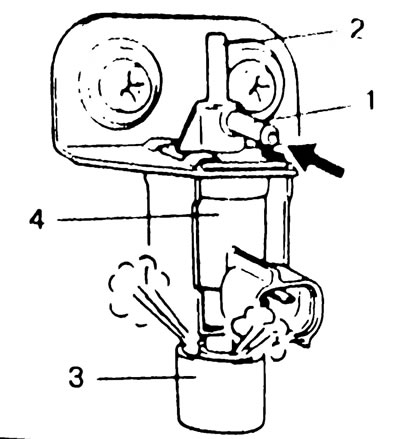

Рис. 2.120. Подуйте в патрубок "А". Воздух должен выходить через фильтр и не проходить через патрубок"В". 1. Патрубок А, 2. Патрубок В, 3. Фильтр, 4. Электромагнитный вакуумный клапан.
18. Подсоедините полюса батареи к клеммам электромагнитного вакуумного клапана (см. рис. 2.121). В этом положении подуйте в патрубок "А". Воздух должен выходить через патрубок "В" и не выходить через фильтр. Если результаты не отвечают требуемым, замените электромагнитный вакуумный клапан.
Рис. 2.121. Проверка работы электромагнитного вакуумного клапана. 1. Патрубок А, 2. Патрубок В, 3. Поток воздуха, 4. Электромагнитный вакуумный клапан, 5. Батарея (12 V).
19. Подсоедините разъем проводки к электромагнитному вакуумному клапану.
20. Подсоедините вакуумный патрубок.
