Крышка и ротор распределителя
1. Проверьте крышку и ротор на отсутствие повреждений и клеммы на отсутствие коррозии и износа. Замените при необходимости.
Воздушный зазор датчика положения распределительного вала
2. Снимите крышку и ротор распределителя зажигания.
3. Используя щуп, измерьте воздушный зазор между зубом роторе и катушкой датчика положения распре делительного вала (см. рис. 2.60). Зазор должен составлять приблизительно 0.2 мм.

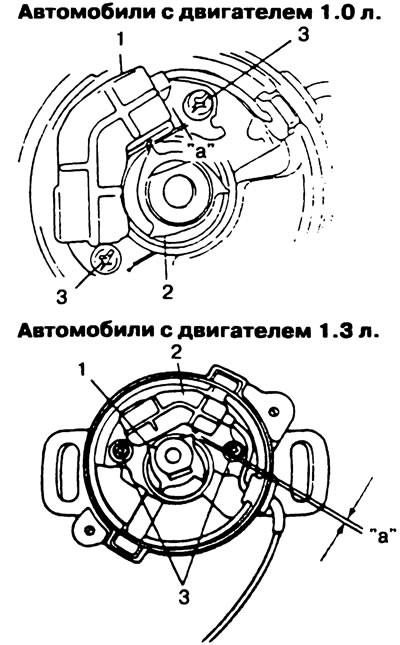

Рис. 2.60. Датчик положения распределительного вала. 1. Катушка датчика, 2. Ротор датчика, 3. Винты крепления, а - воздушный зазор
4. Если зазор больше необходимого, ослабьте винты крепления катушки датчика. Используя отвертку, передвигайте катушку и отрегулируйте зазор. После регулировки затяните крепежные винты.
5. Установите крышку и ротор распределителя.
Проверка сопротивления катушки датчика положения распределительного вала
6. Отсоедините провода от распределителя.
7. Измерьте омметром сопротивление катушки (см. рис. 2.61). Сопротивление должно составлять 230±24 Ом.

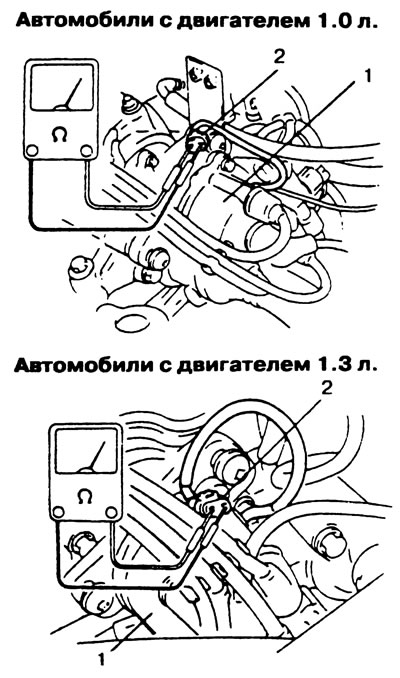

Рис. 2.61. Проверка сопротивления катушки датчика положения распределительного вала. 1. Распределитель зажигания, 2. Разъем проводки, 3. Омметр.
8. Если сопротивление не соответствует требуемому, замените катушку датчика положения распределительного вала.
9. Снимите крышку и ротор распределителя зажигания.
10. Открутите крепежные винты катушки датчика и винты крепления хомута крепления проводов.
Исходник статьи на этом веб-сайте [autoinstruction.ru]
11. Замените катушку датчика.
12. Отрегулируйте воздушный зазор.
13. Установите ротор, прокладку и крышку распределителя зажигания.
