Снятие
1. Отсоедините отрицательный провод от батареи.
2. Отсоедините и снимите подушки безопасности (SRS), если установлены (см. Главу 5).
3. Слейте охлаждающую жидкость и отсоедините водяные патрубки от корпуса отопителя (см. рис. 7.8).

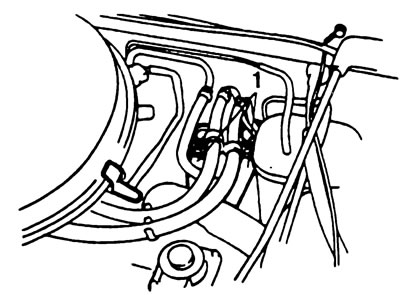

Рис. 7.8. Отсоедините водяные патрубки. 1. Патрубки отопителя.
4. Снимите щиток приборов.
5. Открутите крепежные болты и гайки, и снимите отопитель (см. рис. 7.9 а, 7.9 б).

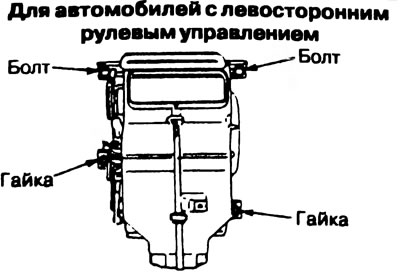

Рис. 7.0 а. Болты и гайки крепления корпуса отопителя |

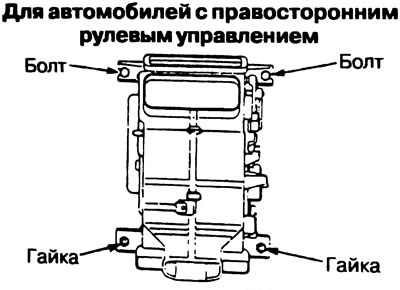

Рис. 7.9 а. Болты и гайки крепления корпуса отопителя |
6. Отсоедините крепежные хомуты и винты, и снимите корпус отопителя (см. рис. 7.10).

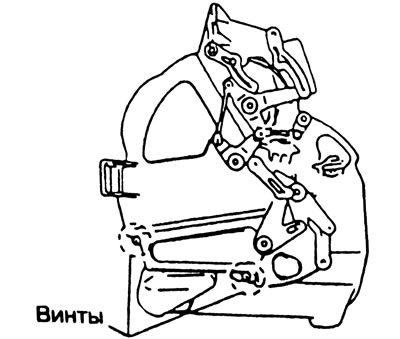

Рис. 7.10. Винты крепления корпуса отопителя
7. Снимите радиатор (см. рис. 7.11).

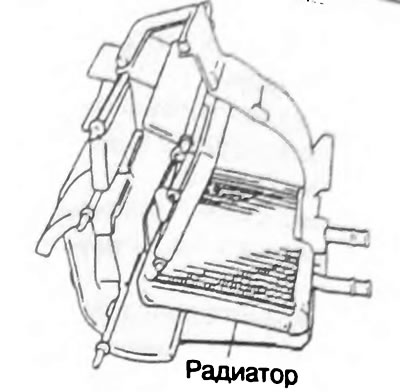

Рис. 7.11. Радиатор отопителя
[Оригинал опубликован на онлайн-портале: Autoinstruction.ru]
Установка
8. Установка производится в порядке, обратном снятию.
9. Отрегулируйте тросы управления.
10. Залейте охлаждающую жидкость в радиатор.
