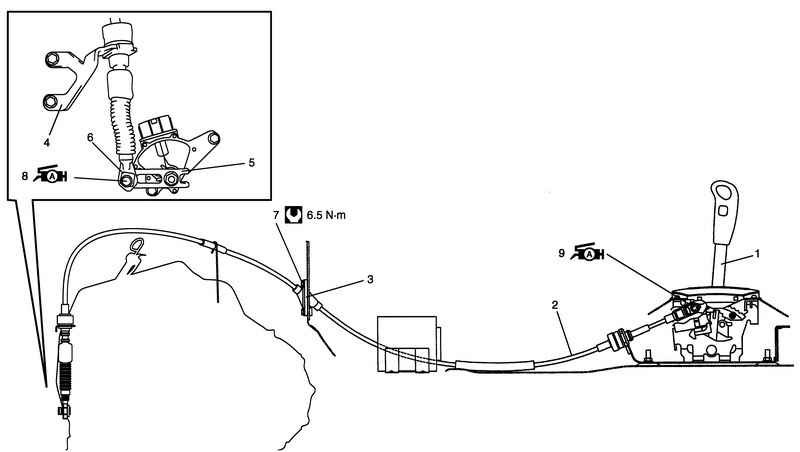

Рис. 3.92. Детали троса выбора передачи: 1 – рычаг селектора; 2 – трос выбора передачи; 3 – держатель троса выбора передачи; 4 – кронштейн троса; 5 – рычаг переключения передач; 6 – зажим; 7 – болт держателя троса выбора передачи; 8 – штифт рычага переключения передач; 9 – штифт рычага селектора
Снятие
Снимите крышку рычага привода стояночной тормозной системы.
Снимите консоль.
Отсоедините трос выбора передачи от рычага селектора, затем отсоедините от кронштейна.
Выньте зажим и отсоедините трос выбора передачи от рычага переключения.
(Оригинал можно просмотреть на сайте: autoinstruction.ru)
Выньте держатель троса выбора передачи из приборной панели.
Установка
Установите трос выбора передачи в последовательности, обратной снятию. При установке обратите внимание на следующие операции.
Нанесите консистентную смазку на штифт и наконечник троса.
Затяните болты номинальным усилием затяжки.
Отрегулируйте привод.
