Внимание! Для предотвращения царапин или повреждения стекла не допускайте ударов рычага щетки стеклоочистителя по стеклу во время замены резинок.
Очистители ветрового стекла
Отведите рычаг стеклоочистителя от стекла.
Рис. 1.243. Поднятие рычага стеклоочистителя
Рис. 1.244. Высвобождение щетки
Жмите блокировочный рычажок 1 к рычагу 2 и снимите щетку с рычага, как показано на рисунке 1.244.
Расфиксируйте конец резинки и выведите резинку из каркаса щетки, как показано на рисунке 1.244.

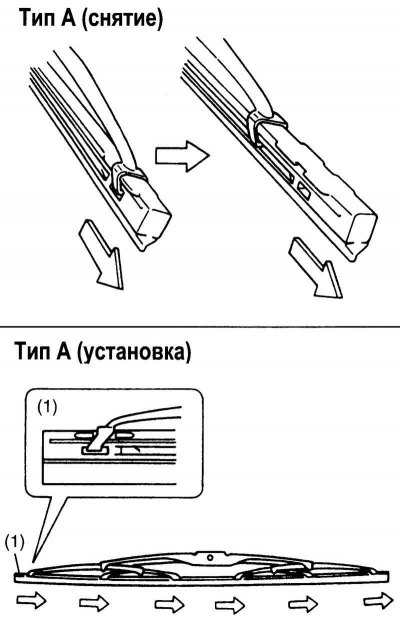

Рис. 1.245. Высвобождение и установка резинки (тип А)
Примечание. У типа С не сгибайте конец каркаса щетки больше, чем это необходимо. Иначе он может отломиться.
Рис. 1.246. Высвобождение и установка резинки (типы В и С)
Рис. 1.247. Снятие фиксатора
Если новая резинка не оснащена фиксирующими пластинками, переставьте их со старой щетки (рис. 1.247).
Вставьте новую резинку в обратном порядке, направив фиксируемый конец к рычагу щетки (за исключением типа С). Проверьте, чтобы резинка была надёжно зафиксирована всеми крючками. Зафиксируйте конец резинки на своём месте.
Прикрепите щетку к рычагу, убедившись в том, что блокирующий рычажок защелкнулся.
Очистители заднего стекла
Рис. 1.248. Снятие очистителя заднего стекла
Отведите рычаг стеклоочистителя от стекла (рис. 1.248).
Снимите щетку с рычага.
Выведите резинку из каркаса щетки, как показано на рисунке 1.246.
Оригинал найдёте на этом ресурсе: autoinstruction.ru
Примечание. Не сгибайте конец каркаса щетки больше, чем это необходимо. Иначе он может отломиться.
Если новая резинка не оснащена фиксирующими пластинками, пере ставьте их со старой щетки.
Вставьте новую резинку в обратном порядке. Проверьте, чтобы резинка была надёжно зафиксирована всеми крючками.
Прикрепите щетку к рычагу в обратном по отношению к снятию порядке.
