Схема системы сервопривода наружных зеркал заднего вида [
Suzuki Liana 1
]
Главная
Сузуки
Лиана
2001-2007, бензин
Электрооборудование и кузов
Электрические схемы
0

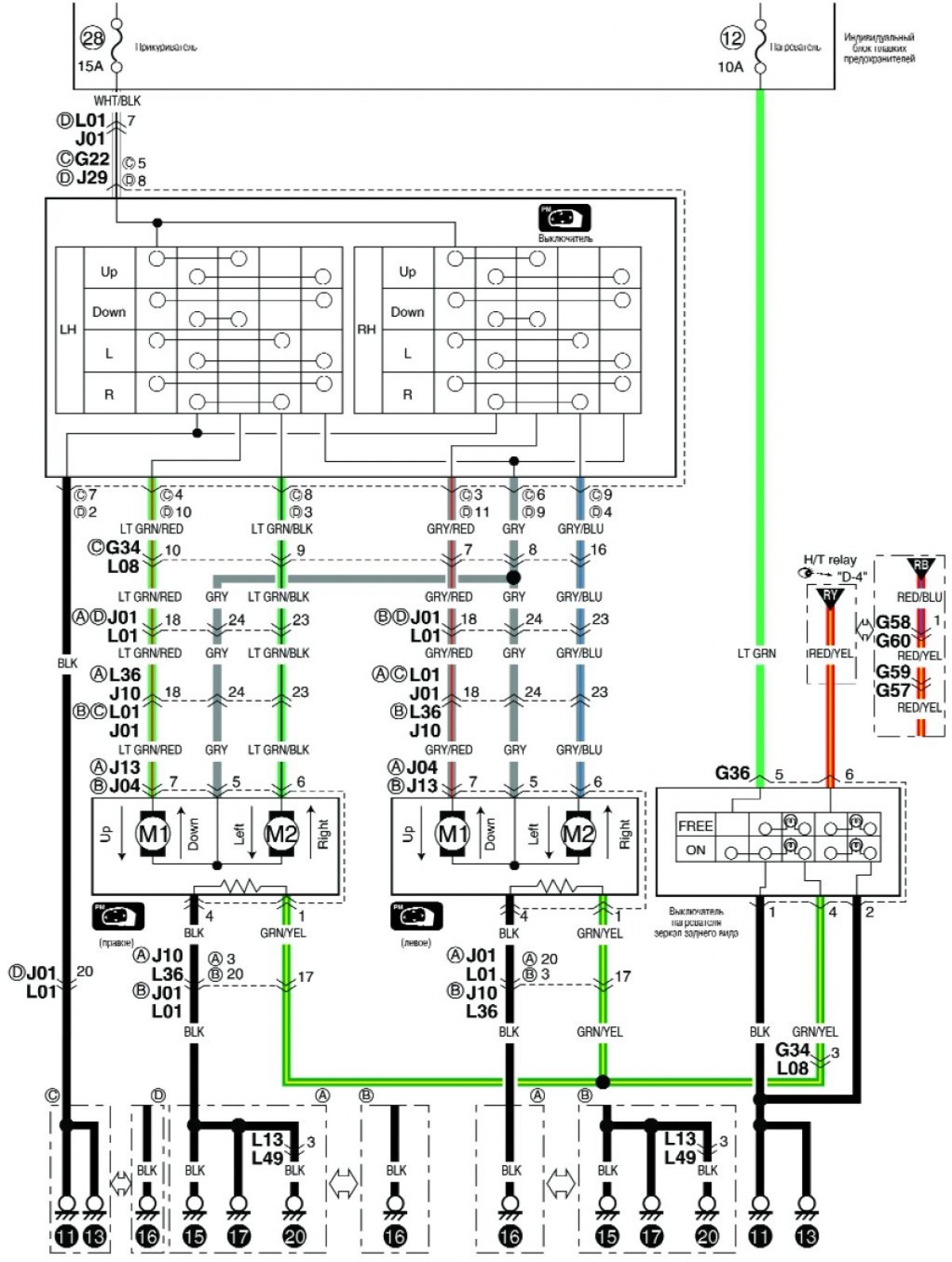

Схема системы сервопривода наружных зеркал заднего вида
Открыть большую картинку в новой вкладке »
