Снятие

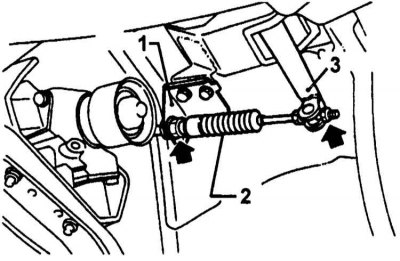

Схема подключения к РКПП тяг механизма переключения передач
1 - Тяга; 2 - Соединительная тяга; 3 - Пружина
Снятие хомута крепления штанги стабилизатора поперечной устойчивости к поперечному рычагу
1 - Штанга стабилизатора; 2 - Поперечный рычаг
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
1. Откройте крышку капота и зафиксируйте ее в открытом положении.
2. Отсоедините отрицательный провод от батареи.
3. На моделях, оборудованных турбонаддувом, снимите сборку промежуточного охладителя (см. Главу Системы питания и выпуска).
4. Снимите соответствующие элементы системы впуска воздуха.
5. Отсоедините передний кислородный датчик, шину заземления трансмиссии и прочую мешающую выполнению работ электропроводку. Отсоедините электропроводку от датчика-выключателя нейтрального положения РКПП, датчика-выключателя огней заднего хода и VSS. При соответствующей комплектации автомобиля отсоедините тросы привода сцепления и системы удерживания автомобиля на уклоне.
1 - Тяга; 2 - Соединительная тяга; 3 - Пружина
6. Снимите исполнительный цилиндр сцепления.
7. Снимите торсионную штангу, установленную между силовым агрегатом и кузовом автомобиля.
8. Снимите стартер.
9. На моделях с турбонаддувом отделите вилку выключения сцепления от выжимного подшипника.
10. Вывесьте двигатель при помощи специальной устанавливаемой на кузове автомобиля балки (927670000). Поддомкратьте автомобиль и установите его на подпорки. Снимите переднюю и заднюю секции системы выпуска отработавших газов. Снимите термозащитный экран системы выпуска.
11. При соответствующей комплектации снимите балку передней подвески. Снимите карданный вал, предварительно пометив его установочное положение. Снимите центральный подшипник карданного вала.
12. Закупорьте отверстие в задней стенки кожуха удлинения трансмиссии. Отсоедините шток выбора передач от рейки трансмиссии.
13. Снимите кронштейн опоры подвески трансмиссии. Отсоедините от коробки передач тяги механизма переключения.
14. При помощи подходящей выколотки выбейте цилиндрические штифты крепления обоих приводных валов. Отсоедините штангу стабилизатора поперечной устойчивости от поперечного рычага. Высвободите из фиксаторов на рычаге трос привода стояночного тормоза. Выверните болт крепления поперечного рычага к балке передней подвески, затем высвободите приводные валы из трансмиссии.
15. Отпустите болты/гайки крепления коробки передач к двигателю, затем подоприте трансмиссию тележечным домкратом. Отдайте гайки подушек задней опоры и снимите заднюю балку подвески.
16. Отделите трансмиссию от двигателя и извлеките ее из-под автомобиля.
17. Снимите с трансмиссионной сборки рычаг выключения и выжимной подшипник сцепления, также снимите держатель подшипника.
Установка
Установка производится в обратном порядке, - см. также Главу Сцепление, трансмиссионная линия. Не забудьте заменить цилиндрические штифты крепления приводных валов. Весь крепеж затягивайте с требуемым усилием.
