| Напряжение бортового электропитания, В | 12 ("-" на корпусе) |
Сведения по системе электрооборудования двигателя приведены в Главе Электрооборудование двигателя.

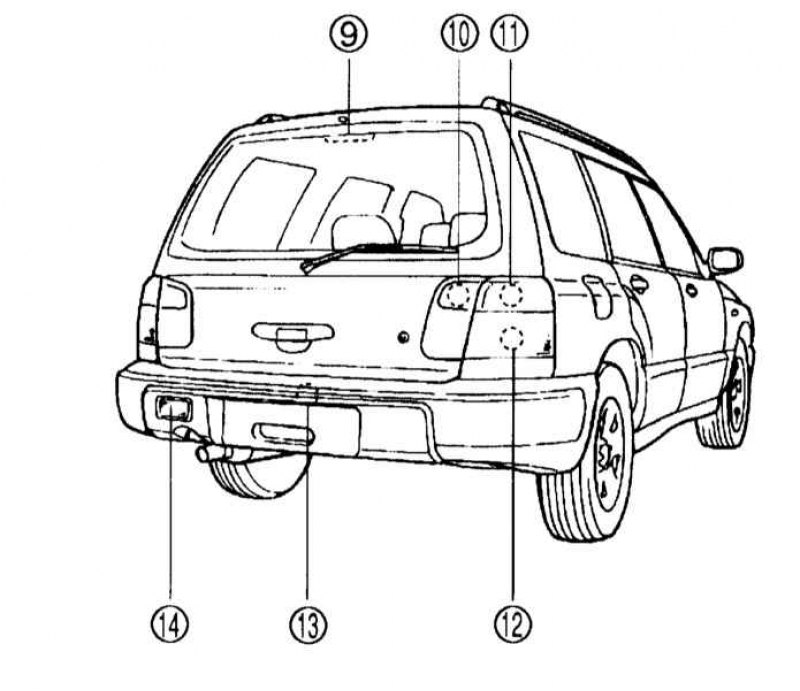

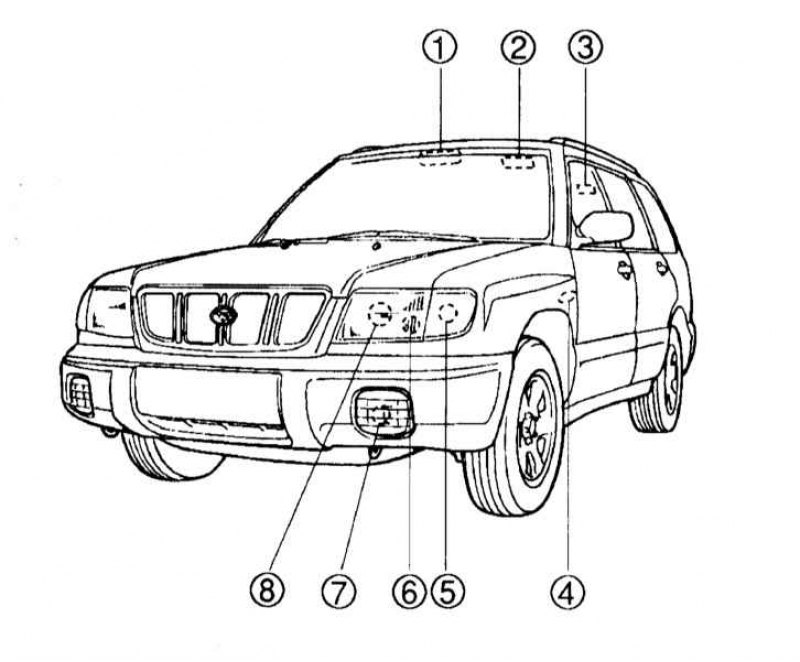

Лампы накаливания
| Осветительный прибор | Тип лампы | Рабочие характеристики | |
| 1 | Индивидуальные салонные светильники | — | 12В-8Вт |
| 2 | Главный салонный светильник | — | 12В-8Вт |
| 3 | Лампа освещения багажного отделения | — | 12В-5Вт |
| 4 | Боковой повторитель указателя поворота | W5W | 12В-5Вт |
| 5 | Передний указатель поворота | PY21W | 12В-21Вт |
| 6 | Габаритный огонь | W5W | 12В-5Вт |
| 7 | Противотуманная фара | HB4 | 12В-51Вт |
| 8 | Головная фара | H4 | 12В-60/55Вт |
| 9 | Стоп-сигнал верхнего уровня | R10W | 12В-10Вт |
| 10 | Огонь заднего хода | W16W | 12В-16Вт |
| 11 | Задний указатель поворота | PY21W | 12В-21Вт |
| 12 | Стоп-сигнал/задний габаритный огонь | W21/5W | 12В-21/5Вт |
| 13 | Фонарь подсветки номерного знака | W5 | 12В-5Вт |
| 14 | Туманный фонарь | P21W | 12В-21Вт |
Предохранители
Схема размещения предохранителей в салонном монтажном блоке
Размещение коробки предохранителей под капотом

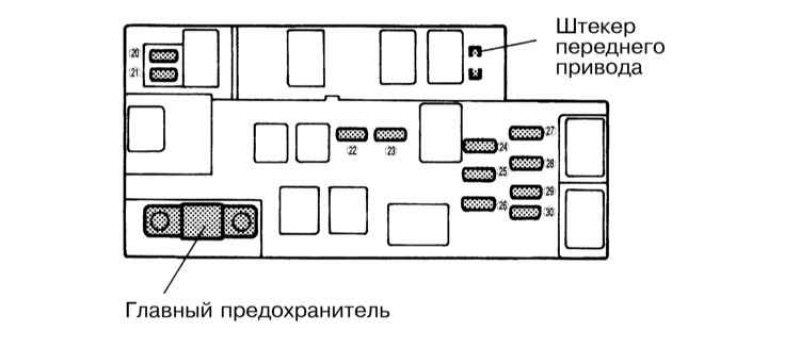

Схема размещения предохранителей в монтажном блоке двигательного отсека
| Предохранитель | Номинальная сила тока | Защищаемый контур |
| 1 | 15А | Вентилятор отопителя |
| 2 | 15А | Вентилятор отопителя |
| 3 | 15А | Единый замок; Дистанционный привод единого замка |
| 4 | 20A | Прикуриватель; Электропривод зеркал заднего вида |
| 5 | 10А | Задние фонари; Задние габариты |
| 6 | 15А | Подушки безопасности |
| 7 | 15А | Противотуманные фары |
| 8 | 20A | Электромагнитный клапан ABS |
| 9 | 15А | Аудиосистема; Часы |
| 10 | 10А | Задний туманный фонарь |
| 11 | 15А | Система зажигания; Подушки безопасности |
| 12 | 10А | Регулятор интенсивности подсветки |
| 13 | 15А | Обогрев заднего стекла |
| 14 | — | Свободный |
| 15 | 20A | Очистители/омыватели стекол |
| 16 | 20A | Стоп-сигнал |
| 17 | 15А | К/В |
| 18 | 15А | Огни заднего хода; Темпостат; ABS |
| 19 | 20A | Розетка электропитания; Подогрев сидений |
| Предохранитель | Номинальная сила тока | Защищаемый контур |
| 20 | 20А | Вентилятор системы охлаждения (главный) |
| 21 | 20А | Вентилятор системы охлаждения (вспомогательный) |
| 22 | 20А | Аварийная сигнализация; Звуковой сигнал |
| 23 | 15А | Аварийная сигнализация; Звуковой сигнал |
| 24 | 15А | Приборы; Контрольная лампа SRS |
| 25 | 10А | Блок управления АТ (TCM) |
| 26 | 10А | Генератор |
| 27 | 15А | Правая головная фара |
| 28 | 15А | Левая головная фара |
| 29 | 20А | Переключатель режимов функционирования наружных осветительных приборов |
| 30 | 15А | Контрольная лампа противоугонной системы; Часы; салонный светильник |
Список кодов неисправностей SRS
| № кода | Источник отказа |
| 05 | Модуль передней водительской подушки безопасности; Кабельный барабан; Главный жгут электропроводки SRS; ECU SRS |
| 11 | Кабельный барабан; Модуль передней водительской подушки безопасности; Главный жгут электропроводки SRS; ECU SRS |
| 12 | Модуль передней пассажирской подушки безопасности; Главный жгут электропроводки SRS, ECU SRS |
| 15 | Модуль передней водительской подушки безопасности; Кабельный барабан; Главный жгут электропроводки SRS; ECU SRS |
| 16 | Главный жгут электропроводки SRS; Модуль передней пассажирской подушки безопасности; ECU SRS |
| 21 | ECU SRS |
| 22 | ECU SRS |
| 25 | Предохранитель № 6; Главный жгут электропроводки SRS, ECU SRS; Жгут кузовной электропроводки |
| 26 | Модуль левой боковой подушки безопасности |
| 31 | Главный жгут электропроводки SRS; Цепь датчика правой передней подушки безопасности |
| 32 | Главный жгут электропроводки SRS; Цепь датчика левой передней подушки безопасности |
| 41 | Модуль правой боковой подушки безопасности |
| 42 | Модуль левой боковой подушки безопасности |
| 45 | ECU SRS; Модуль правой боковой подушки безопасности |
| 46 | ECU SRS; Модуль левой боковой подушки безопасности |
| 51 | Датчик правой боковой подушки безопасности |
| 52 | Датчик левой боковой подушки безопасности |
| 53 | Датчик правой боковой подушки безопасности |
| 54 | Датчик левой боковой подушки безопасности |
| 55 | Модули боковых подушек безопасности |
Список кодов неисправностей темпостата
(Текст предоставлен порталом: Autoinstruction.ru)
| № кода | Источник отказа |
| 11 | Датчик-выключатель стоп-сигналов |
| 12 | Датчик-выключатель размыкания цепи стартера (РКПП)/разрешения запуска (АТ) |
| 13 | VSS 2 (ограничитель низкоскоростного режима) |
| 14 | Выключатели SET/COAST, RESUME/ACCEL и CANCEL |
| 21 | Вакуумный клапан и вентиляционные клапаны 1 и 2 |
| 22 | Вакуумный клапан и вентиляционные клапаны 1 и 2 |
| 23 | Вакуумный клапан и вентиляционные клапаны 1 и 2 |
| 24 | VSS 2 |
| 25 | Встроенное реле ECU темпостата; ОЗУ центрального процессора |
Усилия затягивания резьбовых соединений, Нм
| Болты крепления модуля управления (ECU) SRS | 23÷27 |
| Гайка крепления датчика передней подушки безопасности | 16÷24 |
| Гайка крепления рулевого колеса | 30÷39 |
| Винты крепления сборки комбинированных подрулевых переключателей | 2.0÷3.0 |
| Болты крепления датчиков боковых подушек безопасности | 8.0÷12.0 |
| Болты крепления передней пассажирской подушки безопасности | 5.4÷9.4 |
