Внимание! Перед тем, как приступить к работе, прочитайте предупреждения, приведенные в начале Разделов Прокачка тормозной системы и Замена передних тормозных колодок, касающиеся безопасности работы с компонентами тормозной системы.
Осмотр
1. Припаркуйте автомобиль на твердой ровной поверхности, затем подоприте колеса и взведите ручной тормоз. Поддомкратьте заднюю часть автомобиля, установите ее на осевые опоры и снимите соответствующее колесо. Смотрите Раздел Поддомкрачивание, буксировка и смена колес.
2. Описание процедуры осмотра дисков смотрите в начале Раздела Осмотр, снятие и установка на место переднего тормозного диска с учетом того, что задние диски являются невентилируемыми.
Примечание. Для обеспечения осмотра задней поверхности диска может потребоваться снятие гидравлического корпуса тормозного суппорта (обратитесь к Разделу Снятие, капитальный ремонт и установка на место заднего тормозного суппорта).
Снятие
1. Нанесите метки взаимного положения диска и ступицы, воспользовавшись для этого мелом или маркером. Ослабьте направляющую шпильку и крепежный винт - они имеют тот же радиус, что и отверстия болтов крепления колес - однако не снимайте их на данном этапе.
2. Для снятия тормозного диска необходимо отболтить тормозной суппорт от сборки ступицы, однако разборка его не требуется - тормозные колодки и гидравлический шланг могут быть оставлены на месте. Отожмите внутреннюю тормозную колодку и поршень назад в цилиндр, воспользовавшись для этого парой зажимов или струбцинами - следите при этом за тем, чтобы вытесняемая из цилиндра тормозная жидкость не переливалась через верх резервуара тормозной жид- кости. Сдвиньте гидравлический корпус по направляющим пальцам таким образом, чтобы обе тормозные колодки сошли с диска.
3. Снимите направляющие пальцы, затем снимите гидравлический корпус с диска. Подвесьте корпус на жесткой точке подвески, воспользовавшись для этого куском проволоки или тросиком. Отболтите и снимите со сборки ступицы литой кронштейн (обратитесь к Разделу Снятие, капитальный ремонт и установка на место заднего тормозного суппорта).

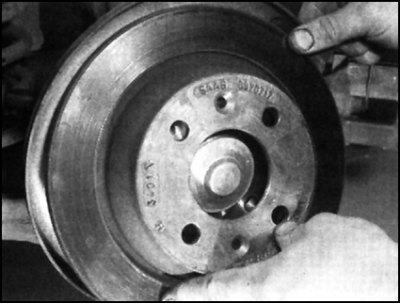

4. Полностью снимите направляющую шпильку и крепежный винт. Придерживайте при этом диск, затем снимите его. Если диск прикипел, для освобождения легонько обстучите его киянкой.
5. Наждачной бумагой снимите полировку с поверхности диска, совершайте при этом кругообразные движения во избежание образования на поверхности диска направленных царапин.
Установка на место
1. В случае, если устанавливается новый диск, с помощью растворителя удалите с него защитное покрытие.
2. Установите диск на ступице таким образом, чтобы правильно совпали отверстия болтов крепления колес, крепежного винта и направляющей шпильки, при необходимости (если устанавливается старый диск) воспользуйтесь метками взаимного положения диска и ступицы. Если диск снимался для исправления его посадки и устранения биения, поверните диск на 180° и затем установите его на место.
3. Установите на место фиксирующую шпильку и крепежный винт, крепко затянув их.
4. Установите на место кронштейн тормозного суппорта и гидравлический корпус, затянув крепежные болты с требуемым усилием (обратитесь к Разделу Снятие, капитальный ремонт и установка на место заднего тормозного суппорта).
5. С помощью одного из описанных выше методов повторно проверьте биение диска.
[Посмотрите оригинал на портале www.autoinstruction.ru]
6. Несколько раз выжмите педаль тормоза с целью усадки тормозных колодок на диске.
7. Проверьте и произведите регулировку работы ручного тормоза (обратитесь к Главе Текущее обслуживание).
8. Установите на место колесо, опустите автомобиль на землю и затяните болты крепления колеса с требуемым усилием.
