Снятие
1. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.

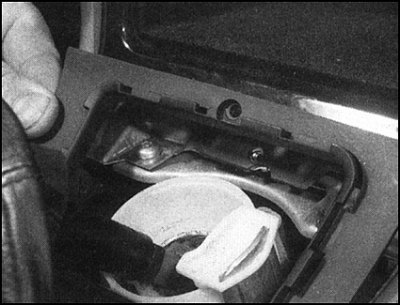

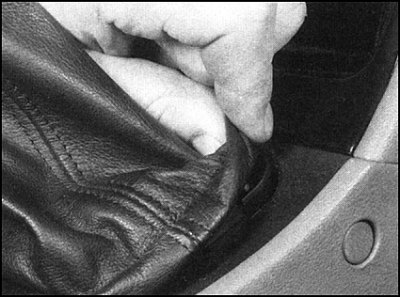

2. Снимите защитный кожух рычага управления коробкой передач / рычага селектора для обеспечения доступа к находящейся под ним раме. Отдайте крепежный винт и снимите раму.

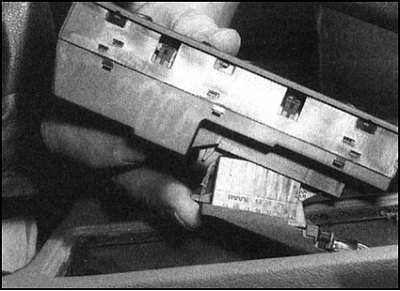

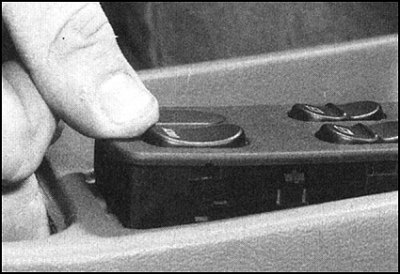

3. Высвободите панель выключателя электрического привода открывания / закрывания окна из консоли, просунув палец сквозь отверстие рычага управления коробкой передач и нажав на панель снизу. Промаркируйте электрический разъем жгута проводов и кабели для облегчения последующей сборки, затем рассоедините электрический разъем и снимите панель.

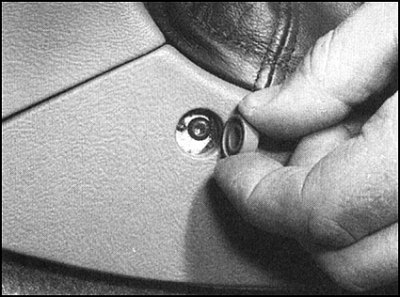

4. Выньте пластиковые заглушки и снимите два крепежных винта, находящихся на боках консоли рычага управления коробкой передач.

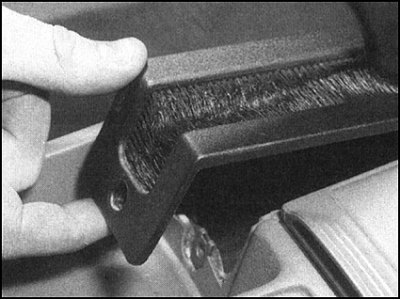

5. Извлеките установочный винт и снимите крышку со щетиной рычага ручного тормоза.

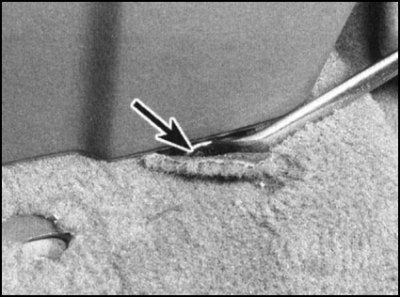

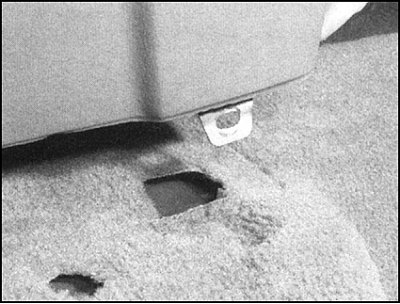

6. Сдвиньте до конца вперед оба передних сиденья, затем для обеспечения доступа к задним крепежным винтам центральной консоли, отогните назад края коврика. Отдайте винты и снимите всю консоль. Там где имеется, отсоедините провода прикуривателя / подсветки пепельницы заднего пассажира.
7. Извлеките крепеж и снимите панели отделки с каждой стороны передней секции центральной консоли. В качестве крепежа здесь применяются зажимные шпильки, которые могут быть сняты без повреждения, путем сдвигания зубцов старой вилки под их головками и осторожного извлечения их наружу. Не пытайтесь извлечь крепеж, потянув за панель отделки; фиксаторы при этом могут проскочить сквозь панель или выщелкнуться целиком.
Установка на место
Установка центральной консоли на место осуществляется в порядке обратном порядку снятия.
