Регулировка наклона фары с галогенной лампой
Регулировка наклона фары с разрядной лампой
Регулировка наклона противотуманной фары
1. Выполните следующие требования:
- Удостоверьтесь, что кузов вокруг фар не деформирован;
- Запаркуйте автомобиль на ровной горизонтальной поверхности;
- Водительское место должно быть занято, а топливный бак - полностью заправлен;
- Покачайте автомобиль несколько раз;
2. Удостоверьтесь в правильности накачки шин.
3. Расположите автомобиль под прямым углом к вертикальным стендом так, чтобы расстояние от фар до стенда составляло 3 м.
4. Нанесите на стенд регулировочные размеры и при необходимости отрегулируйте фары посредством регулировочных болтов.
Источник расположен на сайте: Autoinstruction.ru
Размеры для регулировки фар
H (3 м) — Высота до центра светового пучка фар ближнего света
V RH — Ось светового пучка правой фары ближнего света
V LH — Ось светового пучка левой фары ближнего света
V — Продольная ось автомобиля
W (1349 мм) — Расстояние между центрами световых пучков фар ближнего света

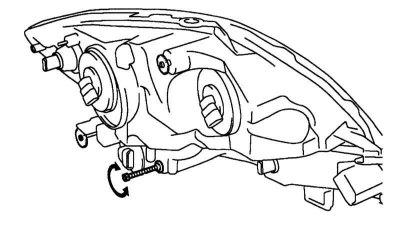

При регулировке фар с разрядными лампами сначала поверните болт 2, а затем болт 1 на такое же количество оборотов и в том же направлении.
