Электропривод замков дверей [
Lexus RX300
]
Главная
Лексус
РИкс
1997-2003, бензин
Электрооборудование
Электрические схемы
0

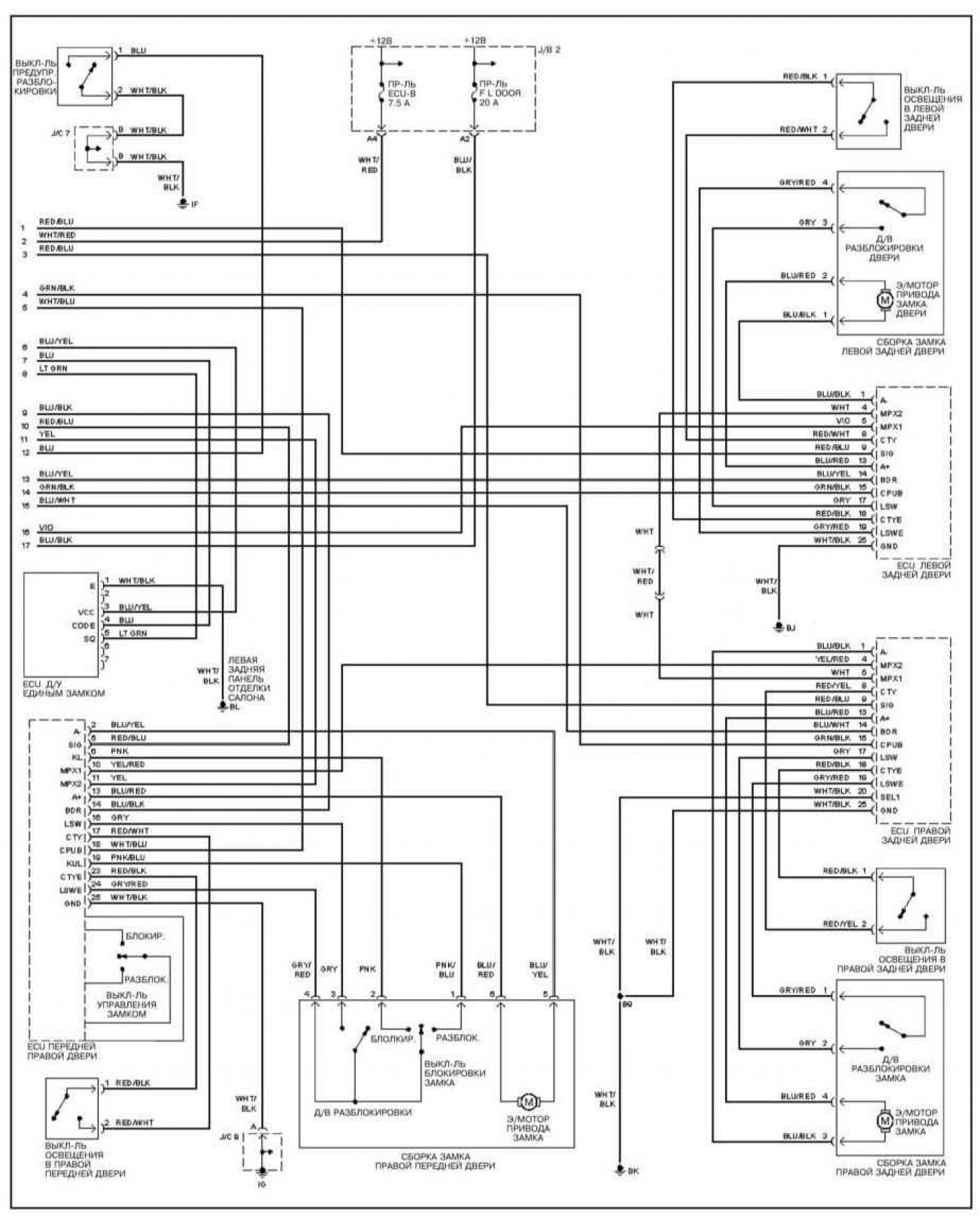

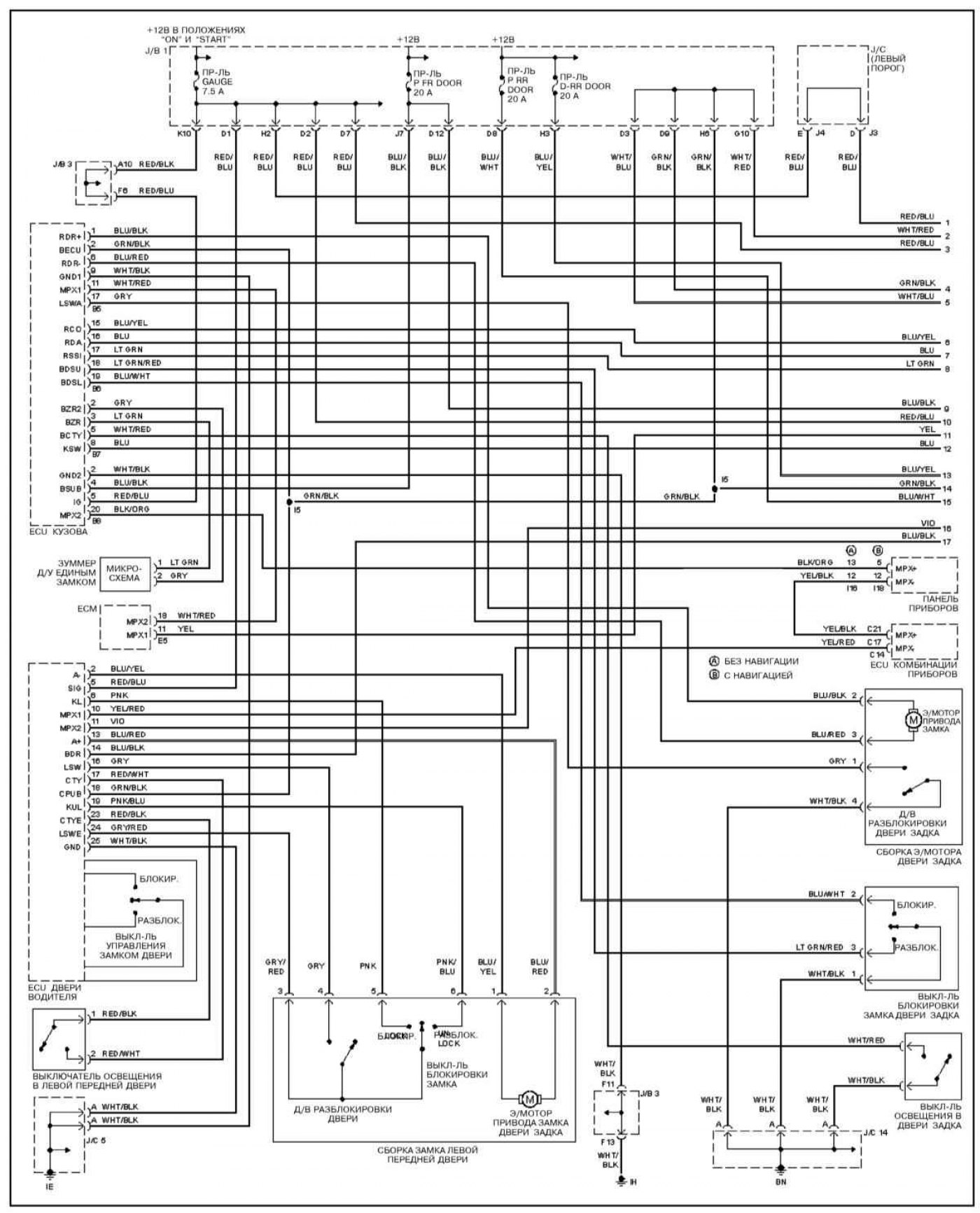

Электропривод замков дверей
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения на схемах электрических соединений находятся
здесь →
◀ Предыдущая
Лексус РИкс 300: Электрические схемы
Следующая ▶
