Компоненты установки насоса ГУР

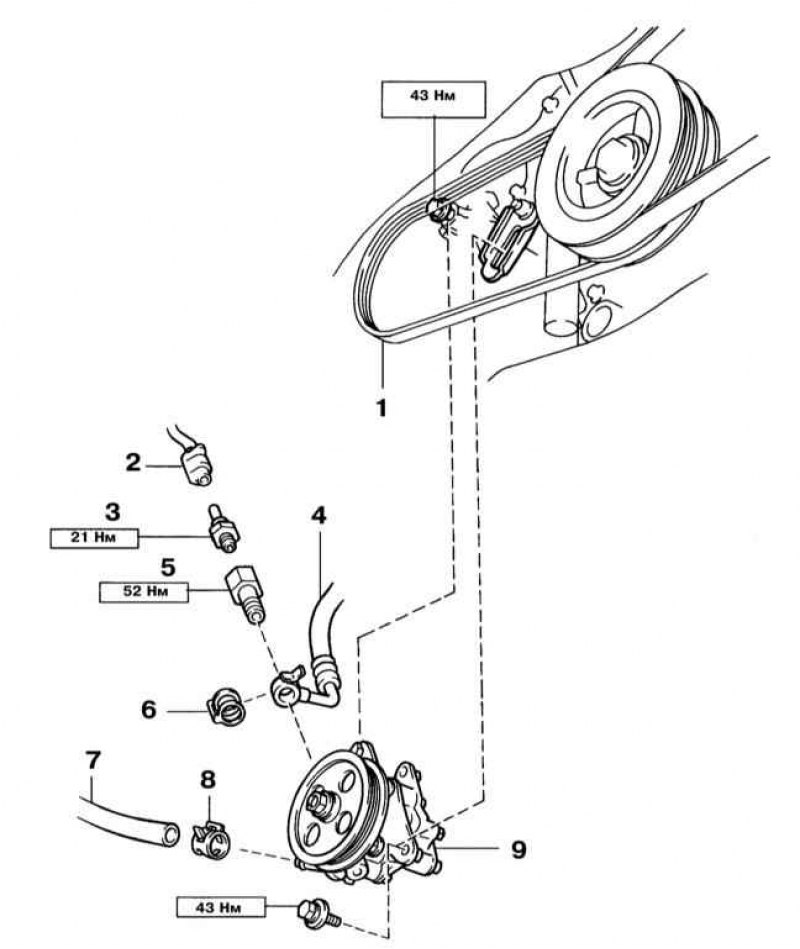

1 - Приводной ремень; 2 - Разъём; 3 - Датчик давления жидкости ГУР; 4 - Нагнетательная трубка; 5 - Штуцерный болт; 6 - Прокладка; 7 - Возвратный шланг; 8 - Фиксатор; 9 - Сборка насоса ГУР
Сборка насоса ГУР
1 - Напорный штуцер; 2 - Уплотнительное кольцо; 3 - Клапан управления потоком жидкости ГУР; 4 - Всасывающий штуцер; 5 - Пружина; 6 - Прокладка; 7 - Задняя секция корпуса; 8 - Задний кронштейн; 9 - Передняя секция корпуса; 10 - Передний кронштейн; 11 - Шкив насоса; 12 - Вал насоса; 13 - Стопорное кольцо; 14 - Сальник; 15 - Ротор насоса; 16 - Пластины насоса (шиберы); 17 - Штифт; 18 - Эксцентриковое кольцо; 19 - Боковая стойка; 20 - Волнистая шайба
1. Снимите хомут и отсоедините возвратный шланг, стараясь не пролить жидкость ГУР на приводной ремень.
2. Разъедините разъём и снимите со штуцерного болта датчик давления жидкости ГУР.
Не роняйте датчик, т.к. в противном случае его придётся заменить.
3. Снимите штуцерный болт с прокладкой и отсоедините нагнетательную трубку.

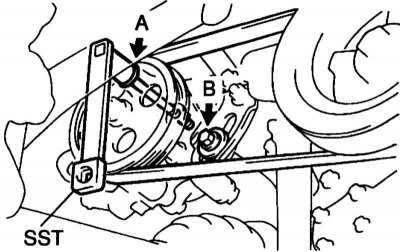

4. При помощи специального приспособления отдайте два болта и снимите приводной ремень.
5. Ослабьте болт «A» настолько, чтобы можно было снять сборку насоса. Затем полностью выверните болт «B» и снимите сборку насоса.
Болт «A» вывернуть нельзя.
6. При необходимости ремонта насоса его разборка производится в соответствии с иллюстрацией Сборка насоса ГУР.
7. Установка насоса производится в обратном порядке. Обратите внимание на следующие моменты:
- Отрегулируйте натяжение приводного ремня насоса, затем затяните сначала болт «A», а потом болт «B» с требуемыми усилиями;
- Используйте новую прокладку нагнетательной трубки;

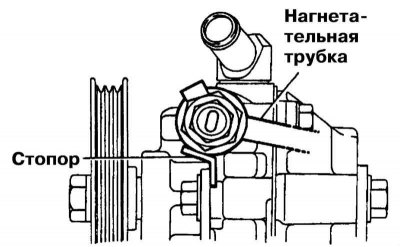

- Удостоверьтесь, что стопор (1) нагнетательной трубки (2) касается скобы;
- В заключение прокачайте воздух из системы ГУР.
