Демонтаж
1. Снимите модуль подушки безопасности с рулевого колеса.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности - рулевое колесо.

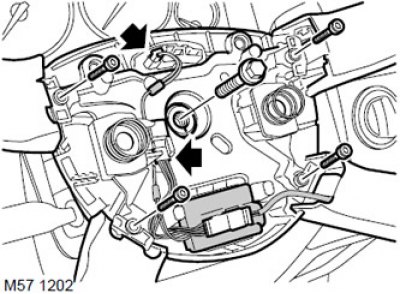

2. На моделях с электроподогревом рулевого колеса: Отсоедините колодку разъема узла поворотного токосъемника.
Внимание: Поверните рулевое колес в положение, соответствующее направлению колес для прямолинейного движения. Это обеспечит блокировку токосъемника, когда рулевое колесо будет снято.
3. Закрепите рулевое колесо и выверните винты крепления.
Оригинал опубликован на веб-сайте: Autoinstruction

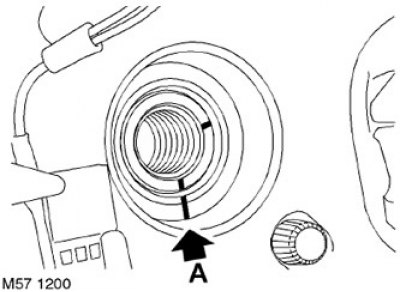

4. Автомобили с правосторонним расположением рулевого колеса: Когда колеса автомобиля выставлены для прямолинейного движения, метка на рулевой колонке должна совпадать с меткой рулевого колеса, как это показано на рисунке выше.
Примечание: Метки на рулевом колесе отстоят друг от друга на 105°.

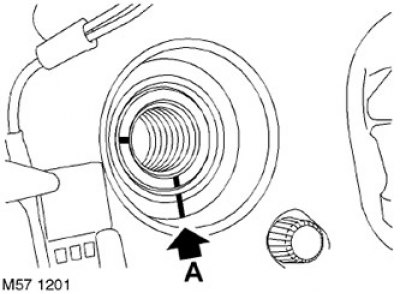

5. Автомобили с левосторонним расположением рулевого колеса: Когда колеса автомобиля выставлены для прямолинейного движения, метка на рулевой колонке должна совпадать с меткой рулевого колеса, как это показано на рисунке выше.
Примечание: Метки на рулевом колесе отстоят друг от друга на 105°.
6. Заметьте совпадение меток рулевого колеса и рулевой колонки и снимите рулевое колесо.
Примечание: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.
7. На моделях с электроподогревом рулевого колеса: Отсоедините колодки разъемов от фиксаторов электронного блока управления рулевого колеса и снимите электронный блок рулевого колеса с электроподогревом.
8. Выверните 4 винта крепления накладок рулевого колеса и снимите накладки.
9. Снимите фиксаторы подушки безопасности.
Сборка
1. Установите фиксаторы подушки безопасности.
2. Установите накладки и закрепите их винтами.
3. На моделях с электроподогревом рулевого колеса: Расположите блок управления рулевого колеса с электроподогревом, присоедините колодку разъема и установите блок на место. Закрепите колодки разъемов в фиксаторах.
4. Убедитесь, что колеса автомобиля повернуты в положение прямолинейного движения, а токосъемник заблокирован в правильном положении.
5. Осторожно установите рулевое колесо, обспечив зацепление с токосъемником и правильное расположение относительно рулевой колонки.
6. Установите винт крепления рулевого колеса и затяните его с моментом 63 Н·м.
7. На моделях с электроподогревом рулевого колеса: Присоедините колодку разъема узла повторного токосъемника.
8. Установите подушку безопасности водителя.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности - рулевое колесо.
