Опора панели управления (Range Rover 3)

Оглавление: Демонтаж ↓ Сборка ↓

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Примечание: При снятии опоры панели управления отметьте места прокладки кабелей.

Это поможет правильно проложить и установить кабели при установке опоры на автомобиль.

Демонтаж

1. Выполните все правила безопасности при работе с системами пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

2. Снимите центральную консоль.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.

3. Снимите подушку безопасности пассажира.

УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности - передний пассажир.

4. Снимите панель управления пневматической подвеской.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель выключателей - пневматическая подвеска.

5. Снимите нижние щиты панели управления.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.

6. Снимите блок проигрывателя кассет и компакт-дисков.

НАВИГАЦИЯ И БОРТОВАЯ РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Проигрыватель кассет/компакт-дисков.

7. Снимите панель приборов.

ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Панель приборов.

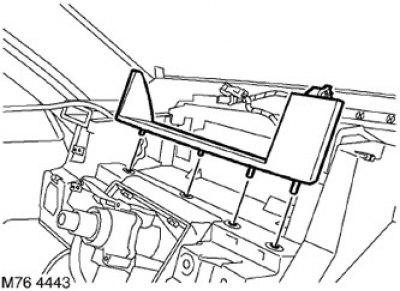

8. Освободите и снимите нижнюю накладку панели приборов.

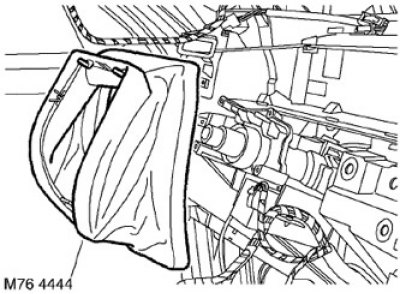

9. Освободите и снимите верхний корпус рулевой колонки.

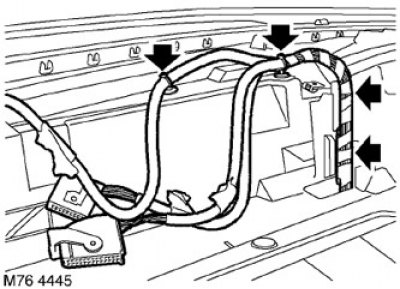

10. Освободите 4 фиксатора крепления жгута проводов панели приборов к опоре.

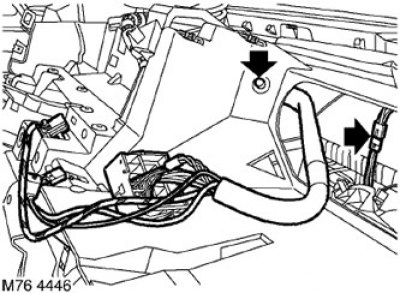

11. Освободите фиксатор жгута проигрывателя кассет и компакт-дисков.

12. Снимите колодку разъема датчика солнечного освещения.

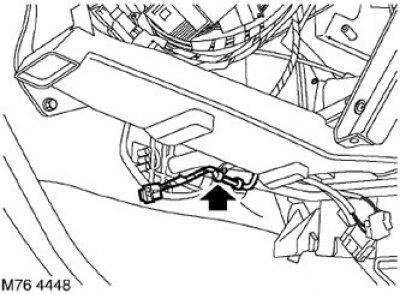

13. Освободите фиксатор крепления жгута проводов, идущего вниз со стороны водителя.

14. Отметьте положение жгута для последующей сборки.

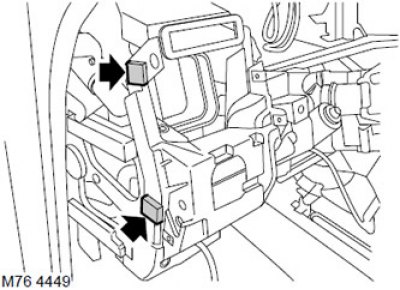

15. Отметьте для последующей сборки положение полосы вспененного материала на концах опоры и снимите эту полосу.

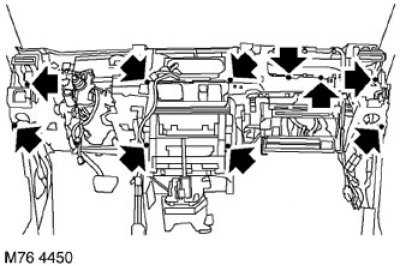

16. Выверните 10 винтов Torx крепления опоры панели приборов и снимите опору с автомобиля.

Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

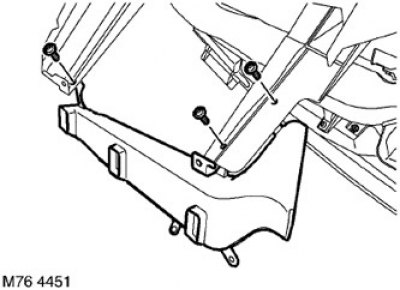

17. Выверните 3 винта Torx крепления нижнего воздуховода со стороны водителя и снимите воздуховод.

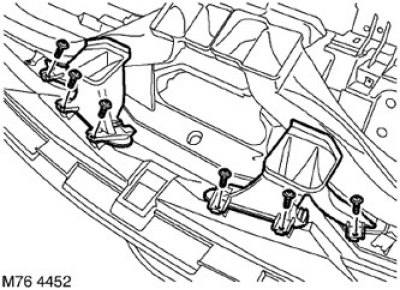

18. Выверните 3 винта Torx крепления левого воздуховода для обдува стекол и снимите воздуховод.

19. Выверните 3 винта Torx крепления правого воздуховода для обдува стекол и снимите воздуховод.

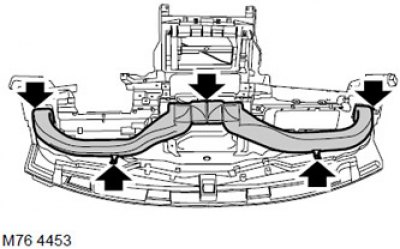

20. Выверните 3 винта Torx крепления воздуховода, подающего воздух на уровне лица водителя, и снимите воздуховод.

21. Выверните 2 оставшихся винта Torx крепления воздуховода, подающего воздух на уровне лица пассажира, и снимите воздуховод.

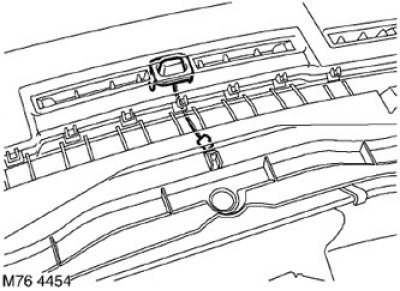

22. Освободите фиксаторы и снимите датчик солнечного освещения.

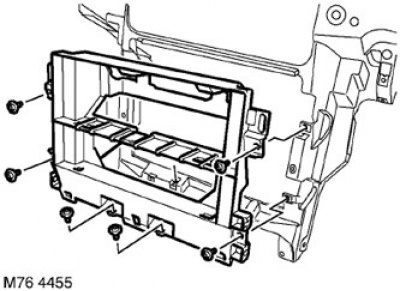

23. Выверните 6 винтов Torx крепления кронштейна блока управления отопителем и снимите кронштейн.

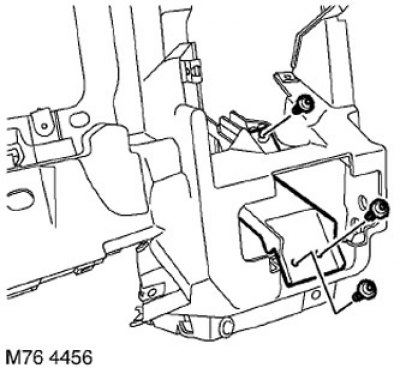

24. Отверните 3 винта Torx крепления держателя бутылок и снимите держатель.

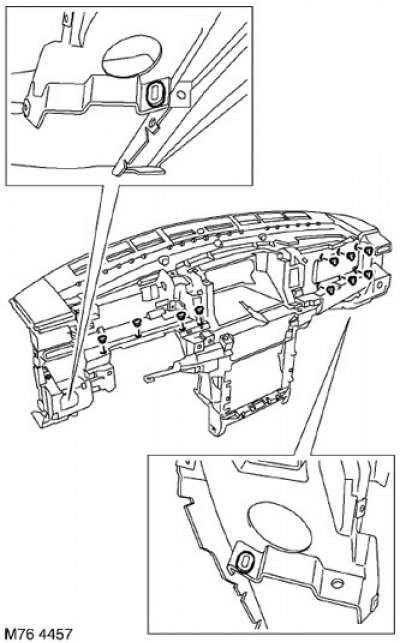

25. Снимите 4 вставки фиксаторов нижней накладки панели приборов.

26. Отверните 6 пластмассовых гаек крепления крышки подушки безопасности пассажира.

27. Снимите 2 вставки фиксаторов боковой накладки.

28. Снимите с опоры 64 гайки быстрой фиксации.

Сборка

1. Установите на опору гайки быстрой фиксации.

2. Установите вставки фиксаторов боковой накладки.

3. Установите гайки крышки подушки безопасности.

4. Установите вставки фиксаторов накладки панели приборов.

5. Установите держатель бутылок и закрепите его винтами.

6. Установите кронштейн блока управления отопителем и закрепите его винтами.

7. Установите датчик солнечного освещения.

8. Установите и закрепите винтами воздуховоды подачи воздуха на уровне лица.

9. Установите воздуховоды обдува стекол и закрепите их винтами.

10. Установите нижние воздуховоды и закрепите их винтами.

11. С помощью помощника установите опору панели управления. Убедитесь в правильности прокладки жгутов кабелей и в том, что опора правильно прилегла к перегородке моторного отсека.

12. Заверните и затяните винты крепления опоры панели управления.

13. Установите на опору полосы из вспененного материала.

14. Установите фиксатор крепления жгута проводов к нижнему воздуховоду.

15. Установите фиксатор жгута проигрывателя кассет и компакт-дисков.

16. Присоедините колодку разъема датчика солнечного освещения.

17. Установите фиксатор крепления жгута кабелей панели приборов.

18. Установите и закрепите верхний корпус рулевой колонки.

19. Установите нижнюю накладку панели приборов.

20. Установите панель приборов.
