ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Снимите узел токосъемника рулевой колонки.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Поворотный токосъемник.
2. Снимите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
Смотрите оригинал на указанном сайте: AutoInstruction.ru
3. Снимите центральную вентиляционную решетку.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентилятор(ы) - центр панели управления.
4. Снимите верхнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.
5. Снимите нижнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка панели управления - сторона водителя.

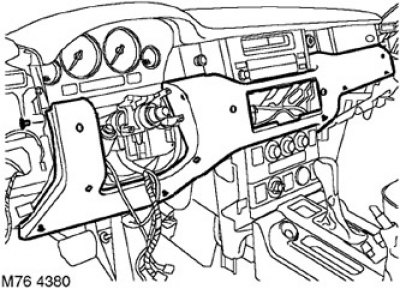

6. Выверните 6 винтов Torx крепления нижнего кожуха панели управления.
7. Осторожно освободите 7 фиксаторов крепления кожуха к опорам кожуха. Снимите нижний кожух.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
8. Снимите 7 фиксаторов с кожуха.
9. Снимите 4 пружинных фиксатора с кожуха.
Сборка
1. Установите пружинные фиксаторы на нижний кожух.
2. Установите фиксаторы на нижний кожух.
3. Расположите нижний кожух на опорах, закрепите его фиксаторами и винтами.
4. Установите нижнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка панели управления - сторона водителя.
5. Установите верхнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.
6. Установите центральную вентиляционную решетку.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентилятор(ы) - центр панели управления.
7. Установите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
8. Установите узел токосъемника.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Поворотный токосъемник.
