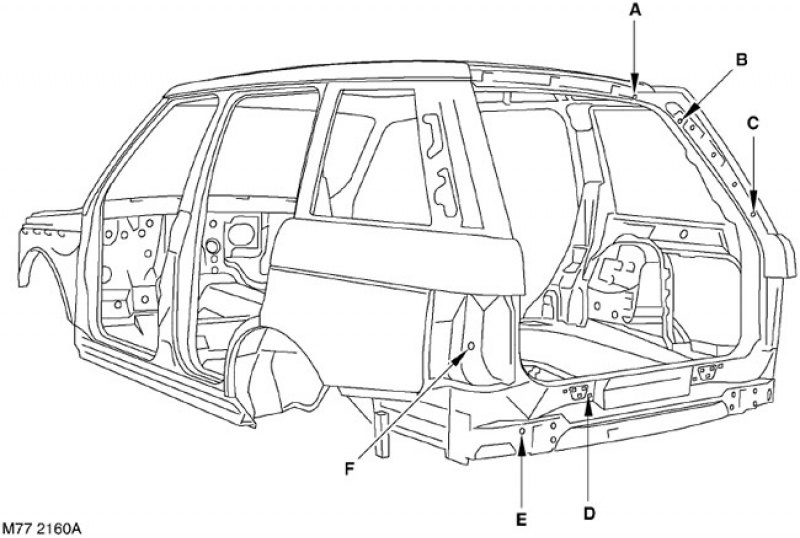

Наименование точки | Описание точки | X | Y | Z |
A | Верхняя дверь багажного отделения -внутреннее монтажное отверстие петли двери | 3253.1 (128.074) | 473.4 (18.637) | 1380.2 (54.338) |
B | Верхняя дверь багажного отделения -монтажное отверстие крепления газонаполненной стойки | 3351.8 (131.96) | 570.5 (22.46) | 1302.6 (51.283) |
C | Дренажный канал задней "Е" стойки -монтажное отверстие накладки | 3661.2 (144.141) | 663.3 (26.114) | 943.4 (37.141) |
D | Петля нижней двери багажного отделения - нижнее монтажное отверстие | 3717.2 (146.346) | 283,5 (11,161) левая сторона, 377,5 (14.862) правая сторона | 336 (13.228) |
E | Панель задка - верхнее наружное монтажное отверстие | 3749.5 (147.618) | 615.3 (24.224) | 267.1 (10.515) |
F | Панель крепления заднего фонаря -технологическое отверстие | 3648.9 (143.657) | 751.5 (29.586) | 532.4 (20.96) |
