Демонтаж
1. Снимите переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
2. Выверните винт крепления подкрылка колесной арки к бамперу, повторите операцию с другой стороны автомобиля.

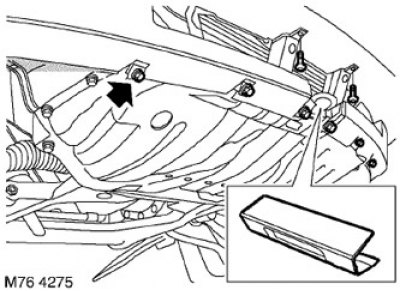

3. Освободите фиксатор и снимите крышку передней буксировочной петли.
4. Выверните 6 винтов крепления нижнего обтекателя к защите двигателя.
5. Отверните 2 винта крепления бампера к балке бампера.

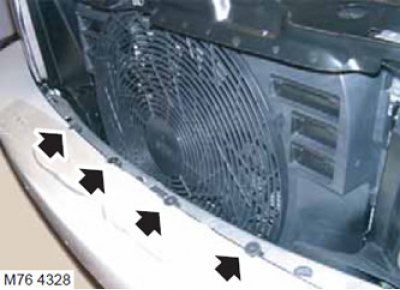

6. Отверните 4 винта крепления бампера к полке балки бампера.
7. С помощью помощника осторожно приподнимите и сдвиньте вперед каждую сторону бампера, чтобы освободить фиксаторы.
Внимание: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой накладок, панелей или бамперов.
8. Отсоедините колодки разъемов от противотуманных фонарей.

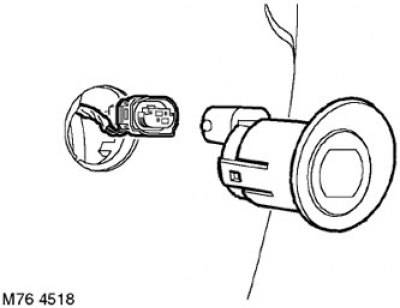

9. Для автомобилей, оборудованных датчиками помощи при парковке: Отсоедините 4 колодки разъемов.
10. Снимите передний бампер.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

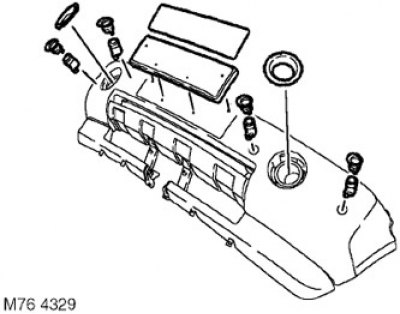

11. Снимите передний регистрационный знак.
12. Выверните 4 винта крепления панели переднего регистрационного знака и снимите панель.
13. Снимите ободки обоих фонарей бампера.
14. Извлеките ультразвуковые датчики из бампера, ослабьте защёлки и отделите датчик от накладки.

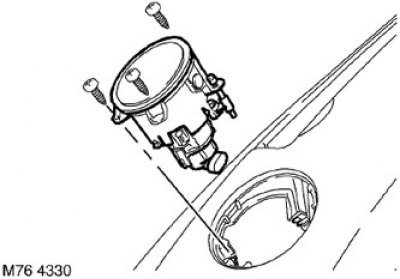

15. Отверните 3 винта крепления правого фонаря бампера. Повторите операцию для левого фонаря.
Источник статьи размещён на портале Autoinstruction.ru
16. Выверните 2 винта крепления удлинителей бампера, освободите фиксаторы и удлинители.
Сборка
1. Соедините датчики помощи при парковке со своими накладками, установите датчики в бампер и закрепите фиксаторами.
2. Установите удлинители бампера и закрепите их винтами.
3. Установите и закрепите фонари бампера и их ободки.
4. Установите на бампер панель крепления регистрационного знака и закрепите ее винтами.
5. Установите регистрационный знак.
6. С помощью помощника установите бампер в сборе на балку бампера.
7. Для автомобилей, оборудованных датчиками помощи при парковке: Присоедините колодки разъемов.
8. Присоедините колодки к фонарям бампера.
9. С помощью помощника установите бампер в сборе на балку.
10. Убедитесь, что установочные выступы бампера вошли в соответствующие пазы.
11. Установите и затяните винты крепления бампера к балке и к защите двигателя.
12. Установите и затяните винты крепления подкрылка к обтекателю бампера и к защите двигателя.
13. Установите крышку буксировочной петли и закрепите ее.
14. Установите на место переднюю облицовку радиатора.
