Демонтаж
1. Отверните 3 винта крепления внутренней панели к двери.
2. Снимите заглушку для обеспечения доступа к винту крепления дверной панели и выверните винт.
3. Осторожно освободите 11 фиксаторов крепления панели к двери.
4. Убедитесь в том, что центральный фиксатор также освобожден.
(Источник статьи размещён на портале: AutoInstruction)

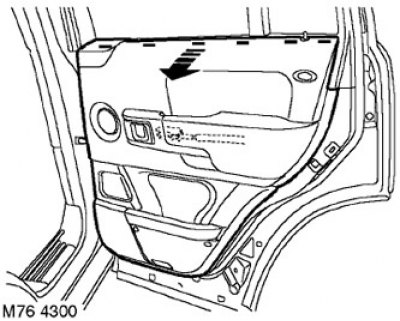

5. Освободите 6 фиксаторов крепления панели двери к внутреннему уплотнителю стекла. Будьте внимательны, чтобы не повредить кнопку блокировки двери при окончательном снятии панели двери.
6. Освободите трос управления замком от панели двери и сдвиньте его в сторону.

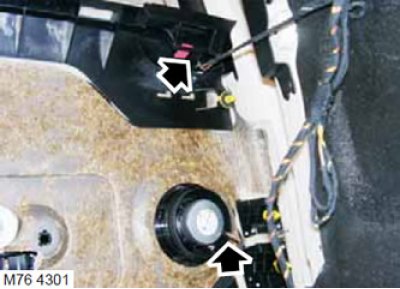

7. Отсоедините 3 колодки разъемов электропроводки двери и снимите внутреннюю панель двери.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

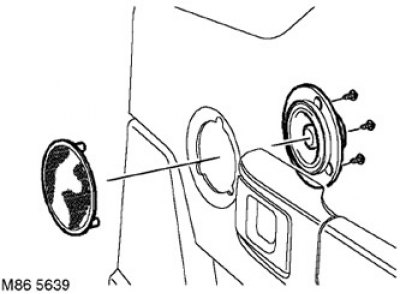

8. Выверните 3 винта Torx, крепящие динамик на панели двери и снимите динамик.
9. Извлеките 11 фиксаторов из панели двери.
10. Снимите фиксатор с внутренней пластины ручки двери.

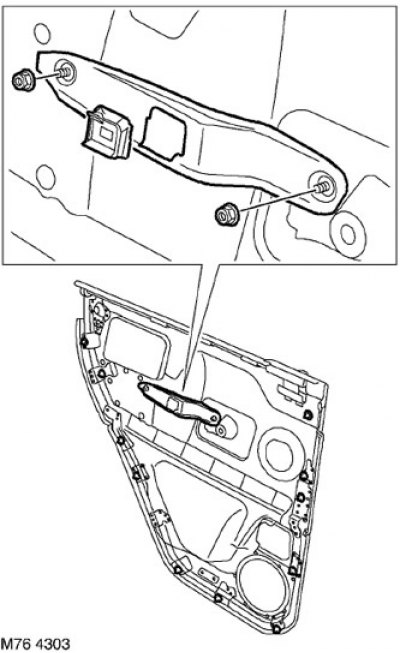

11. Отверните 2 гайки крепления внутренней пластины ручки двери и снимите пластину.

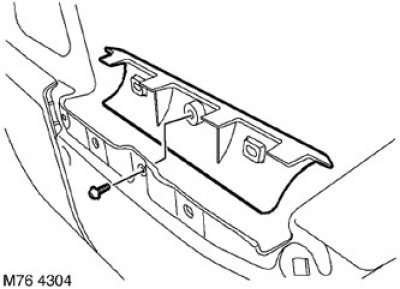

12. Снимите 2 винта Torx крепления внутренней декоративной накладки дверного кармана к внутренней панели двери. Снимите декоративную накладку.

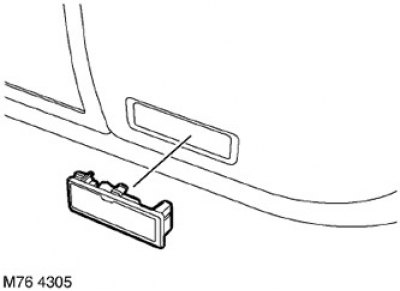

13. Отожмите пружинный фиксатор и снимите с панели двери плафон освещения.

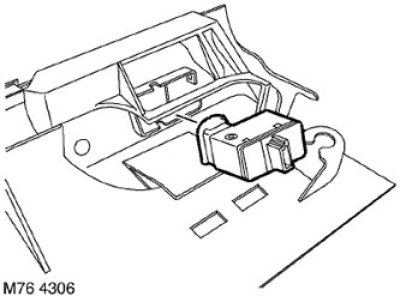

14. Осторожно снимите выключатель управления стеклоподъемником с внутренней панели двери.
15. Снимите заглушку для обеспечения доступа с панели двери.
Сборка
1. Установите на место заглушку.
2. Установите панель управления стеклоподъемниками на панель двери. Установите и закрепите фиксаторы.
3. Установите внутреннюю декоративную накладку кармана двери и закрепите ее винтами.
4. Установите наружную декоративную накладку кармана двери, наверните гайки и затяните их с моментом 3 Н·м.
5. Установите внутреннюю пластину ручки двери, заверните гайки и затяните их с моментом 6 Н·м.
6. Установите и закрепите фиксатор на внутренней пластине ручки двери.
7. Установите фиксаторы панели двери.
8. Установите динамик в дверную панель и закрепите его винтами Torx.
9. Присоедините колодки разъемов.
10. Присоедините трос к внутренней рукоятке двери.
11. Установите панель задней двери.
12. Установите винты крепления панели передней двери.
13. Установите крышки винтов крепления панели.
