Общие сведения
Предупреждение: При подъеме автомобиля необходимо соблюдать следующие инструкции.
- Автомобиль должен стоять на ровной и твёрдой поверхности.
- Затяните стояночный тормоз.
- Выберите положение "P" (ПАРКОВКА) на селекторе автоматической коробки передач или 1-ю передачу на механической коробке передач и высокий диапазон, «H», в раздаточной коробке.
- Выберите низкий диапазон в раздаточной коробке.
Предостережение: Чтобы избежать повреждения элементов, расположенных под днищем автомобиля, необходимо твердо придерживаться следующей процедуры подъема автомобиля домкратом.
НЕ УСТАНАВЛИВАЙТЕ ДОМКРАТЫ ИЛИ ОПОРЫ ПОД СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ.
- Кузов
- Бамперы
- Топливные магистрали
- Тормозные магистрали
- Передние продольные рычаги
- Диагональная реактивная штанга (штанга Панара)
- Рулевой привод
- Задние продольные рычаги
- Топливный бак
- Масляный картер картера
- Картер коробки передач
Автомобильный домкрат
Домкрат, прилагаемый к автомобилю, предназначен для использования только в экстренном случае для замены колеса в случае прокола. ЗАПРЕЩАЕТСЯ использовать этот домкрат для каких-либо иных целей. Места установки домкрата и последовательность действий приведены в Руководстве по эксплуатации автомобиля.
Смотрите источник на портале [Autoinstruction.ru]
Предупреждение: Запрещается проведение каких-либо работ на автомобиле, поддерживаемом только домкратом.
Гидравлический домкрат
Следует использовать только гидравлические домкраты с минимальной грузоподъемностью 1500 кг.
Предупреждения:
Не начинайте работу под автомобилем, если в предусмотренных местах не установлены надежные опоры.
При подъёме автомобиля устанавливайте под колёса противооткатные упоры. Не следует полагаться на стояночный тормоз, так как после отрыва колёс заднего моста он становится бесполезным.

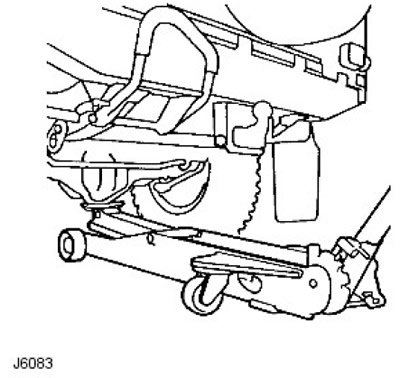

Подъём передней части автомобиля
- Расположите головку гидравлического рычага под картером дифференциала.
Примечание: Картер дифференциала расположен в мосте не по центру. Будьте аккуратны при подъеме передних колес, поскольку задний мост имеет меньшую жесткость при крене.
- Поднимите передние колеса, чтобы обеспечить возможность установки опоры под трубу левой полуоси.
- Установите опору под трубу правой полуоси, аккуратно опустите домкрат, добиваясь, чтобы мост надежно опустился на обе опоры, уберите подкатной домкрат.
- Перед началом работы на днище автомобиля снова проверьте надежность постановки автомобиля на опоры.
- Для снятия автомобиля с опор выполните указанные действия в обратной последовательности.

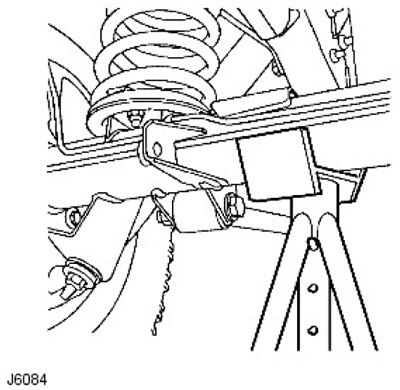

Подъём задней части автомобиля
- Расположите головку гидравлического рычага под картером дифференциала.
- Поднимите автомобиль, чтобы обеспечить возможность установки опор под трубы левой и правой полуосей.
- Опустите домкрат, чтобы мост надежно «сел» на опоры. Уберите подкатной домкрат.
- Перед началом работы на днище автомобиля снова проверьте надежность постановки автомобиля на опоры.
- Для снятия автомобиля с опор выполните указанные действия в обратной последовательности.
