Снятие
Предупреждения:
- По завершении ремонтных работ необходимо осмотреть топливную систему и проверить наличие утечек. Несоблюдение этого указания может привести к травме.
- Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
- Выполнение данной процедуры включает работу с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры осторожного обращения с топливом. Неследование этим указаниям может привести к травматическим последствиям.
- Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
Внимание:
- Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
- Обязательно вставляйте заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
- Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.
1.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Слейте жидкость из системы охлаждения.
За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).
3.
Внимание:
- Заглушите все отверстия. Используйте новые колпачки.
- Вытекание жидкости неизбежно, используйте емкость для сбора вытекающей жидкости.

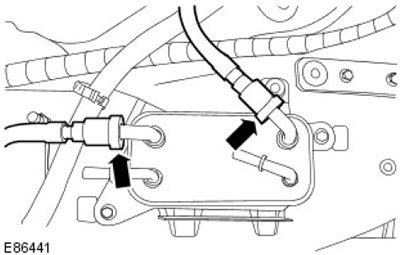

Отсоедините 2 топливопровода.

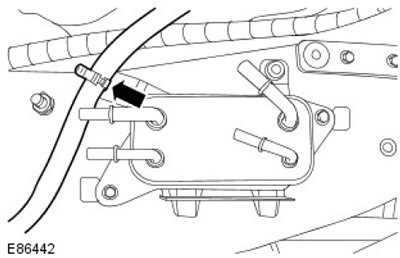

4. Освободите возвратный топливопровод от зажима.

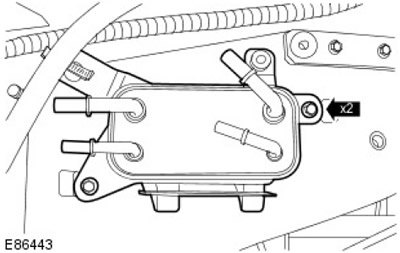

5. Снимите охладитель топлива. Выверните два болта.
Установка
1. Установите охладитель топлива. Затяните болты (момент затяжки 23 Нм).
2. Закрепите возвратный топливопровод в зажиме.
3.
Примечание: Снимите и отбракуйте заглушки.
Подсоедините топливопроводы.
4. Удалите воздух из топливной системы.
За дополнительной информацией обратитесь к главе: Выпуск воздуха из топливной системы низкого давления (310-00 Система подачи топлива - Общая информация, Общие процедуры).
5. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.
За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).
