Внимание: Чтобы оборудование для проверки герметичности с помощью дыма работало правильно, давление в магистрали подачи сжатого воздуха должно составлять от 3,5 до 12 бар (50-175 фунтов/кв.дюйм). Превышение максимального давления не допускается. Невыполнение этого указания может привести к повреждению оборудования для проверки герметичности с помощью дыма.
Примечание: Перед выполнением этой процедуры убедитесь, что аккумуляторная батарея автомобиля полностью заряжена и пригодна к эксплуатации.
Примечание: На автомобилях с двигателем 3.0L TDV6 необходимо подать дым в оба выпускных патрубка воздушного фильтра независимо от того, будет ли проводиться проверка правого турбокомпрессора и относящихся к нему шлангов.
Примечание: В некоторых случаях может понадобится снять поддоны, панели облицовки или крышку двигателя, чтобы получить доступ ко всем местам возможных утечек.
Примечание: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.
Примечание: Более подробные сведения о работе оборудования для проверки герметичности с помощью дыма - см. в руководстве по эксплуатации, составленном изготовителем оборудования и входящим в комплект поставки оборудования.
1.
Предупреждение! Если оборудование для проверки герметичности с помощью дыма закреплено на капоте, используйте дополнительную опору, чтобы не допустить падения капота. Несоблюдение этого требования может привести к травме.

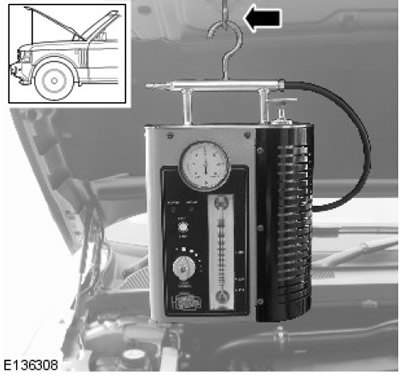

Установите оборудование для проверки герметичности с помощью дыма в соответствующее место под капотом.
2. Подсоедините соответствующую магистраль подачи сжатого воздуха к оборудованию для проверки герметичности с помощью дыма.
3. Подсоедините положительный провод питания оборудования для проверки герметичности с помощью дыма к положительной клемме аккумуляторной батареи.
4.
Предупреждение: Не подсоединяйте отрицательный провод оборудования для проверки герметичности с помощью дыма к отрицательной клемме аккумуляторной батареи.
Подсоедините отрицательный провод оборудования для проверки герметичности с помощью дыма к подходящей точке заземления на кузове автомобиля.
5.
Примечание: Мигающий зеленый сигнализатор указывает на низкое напряжение аккумуляторной батареи. В этом случае установите батарею на зарядку и перед использованием оборудования для проверки герметичности с помощью дыма убедитесь, что батарея полностью заряжена.
Пронаблюдайте за работой светодиодного индикатора питания на оборудовании для проверки герметичности с помощью дыма. Убедитесь, что индикатор постоянно светится зеленым цветом.
6.
Примечание: В некоторых случаях может понадобиться снять воздушный фильтр (фильтры), чтобы получить доступ к выпускным патрубкам воздушного фильтра.
Примечание: В некоторых случаях может понадобиться закрыть заглушкой один из выпускных патрубков воздушного фильтра. Чтобы закрыть отверстие, используйте заглушки, входящие в комплект поставки.

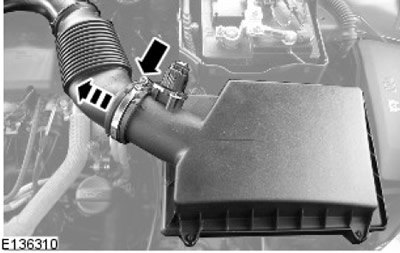

Отсоедините выпускной патрубок (патрубки) воздушного фильтра.
7.
Примечание: Убедитесь в том, что переходник оборудования для проверки герметичности с помощью дыма плотно присоединен к выпускному патрубку воздушного фильтра. Это соединение должно быть герметичным.

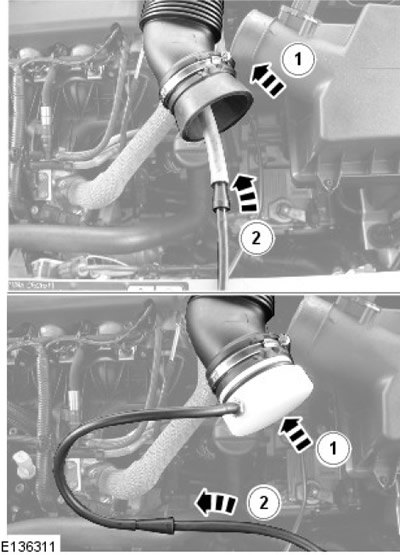

Подсоедините питающий шланг оборудования для проверки герметичности с помощью дыма к выпускному патрубку воздушного фильтра.
- 1. Установите соответствующий переходник на выпускной патрубок воздушного фильтра.
- 2. Подсоедините питающий шланг оборудования для проверки герметичности с помощью дыма к соединительному шлангу переходника.
8.
Примечание: Регулятор расхода должен находиться в полностью открытом положении.
Примечание: Дым генерируется в течение 5 минут. Оборудование для проверки герметичности с помощью дыма автоматически отключается по истечении этого времени.

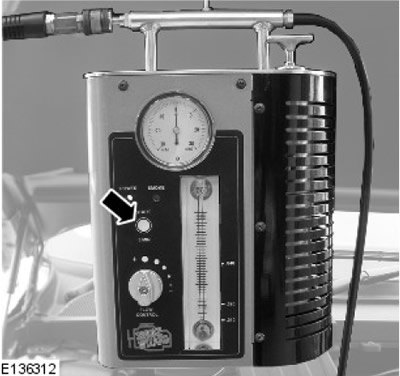

Включите оборудование для проверки герметичности с помощью дыма.
9. Снимите крышку маслоналивной горловины и подождите, пока из отверстия для заливки масла не начнет выходить непрерывная струя дыма. Установите крышку маслоналивной горловины.
10.
Примечание: Чем дольше дым будет выходить из места утечки, тем больше место утечки окрасится флуоресцентным красителем.
С помощью фонаря, входящего в комплект поставки, рассмотрите выходящий дым, освещая его белым светом. В качестве альтернативы используйте ультрафиолетовую лампу, чтобы найти отложения флуоресцентного красителя в месте утечки.
