Снятие
1. Снимите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

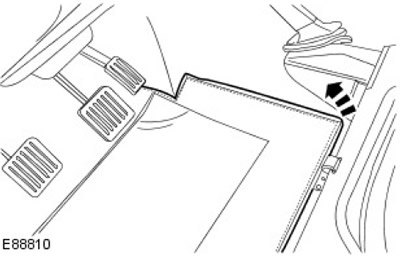

2. Снова постелите левое ковровое покрытие.

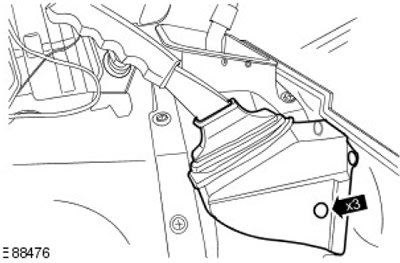

3. Освободите защитный чехол рычага стояночного тормоза. Снимите 3 зажима.
4. Отпустите рычаг стояночного тормоза.
- 1. Отсоедините электрический разъем.

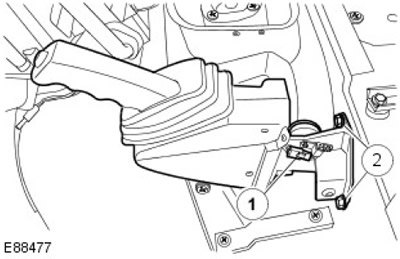

- 2. Выверните два болта.

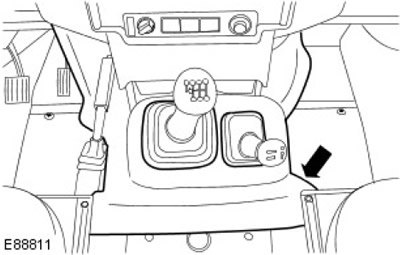

5. Снимите коврик с панели крышки коробки передач.
6.
Примечание: Не снимайте защитный чехол с ручек переключателей.

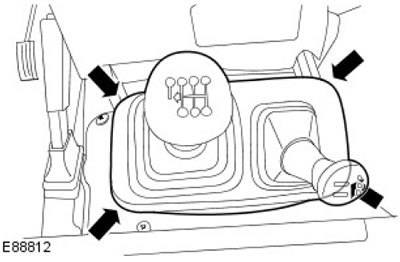

Снимите защитный чехол с панели крышки коробки передач.
7.
Предупреждение! Рукоятка рычага переключения передач освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

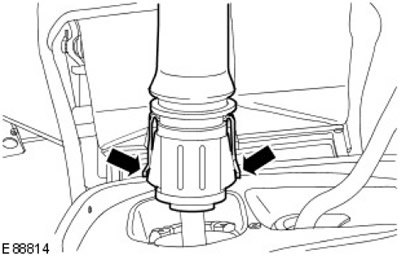

Освободите рукоятку рычага переключения передач. Отпустите два зажима.
8.
Предупреждение! Рукоятка рычага высокого/низкого диапазона освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

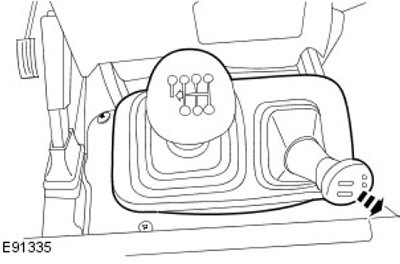

Снимите защитный чехол и демонтируйте рычаги селектора. Отсоедините рычаг селектора высокого/ низкого диапазона.

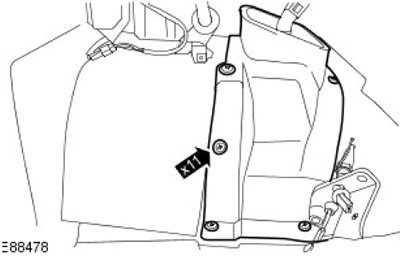

9. Снимите панель крышки коробки передач. Выкрутите 11 винтов.

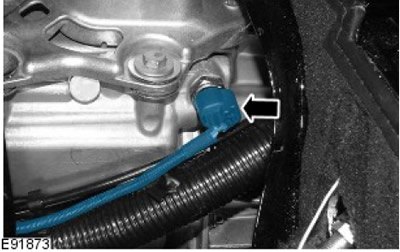

10. Отсоедините разъем выключателя фонаря заднего хода.

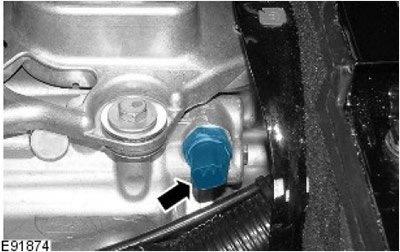

11. Снимите выключатель фонарей заднего хода. Снимите уплотнительное кольцо и отправьте его на утилизацию.
Установка
1. Установите выключатель фонарей заднего хода.
- Установите уплотнительное кольцо.
- Затяните (момент затяжки 20 Нм).
2. Присоедините электрический разъем выключателя фонаря заднего хода.
3. Установите панель крышки коробки передач. Вверните винты.
4. Установите защитный чехол вместе с прилагаемыми рычагами селектора.
- Установите рычаги селектора.
- Полностью зафиксируйте защитный чехол.
5. Уложите коврик на панель крышки коробки передач.

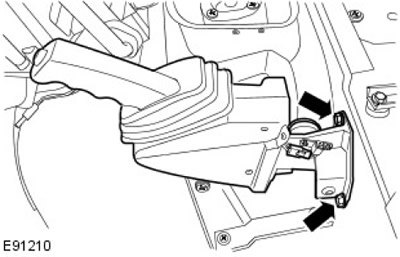

6. Установите рычаг стояночного тормоза. Затяните болты с моментом 25 Нм.
7. Установите защитный чехол рычага стояночного тормоза. Установите зажимы.
8. Снова постелите левое ковровое покрытие.
9. Установите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
