Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите панель управления.
За дополнительной информацией обратитесь к главе: Панель управления (501-12 Панель приборов и консоль, Снятие и установка).
3.
Примечание: Зажимы следует выбросить.

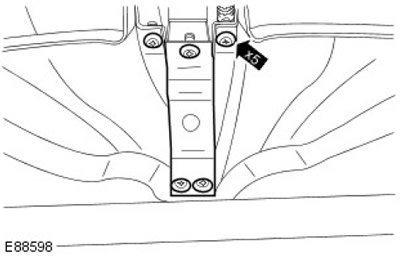

Снимите опорный кронштейн аудиоблока. Снимите и отбракуйте 5 зажимов.

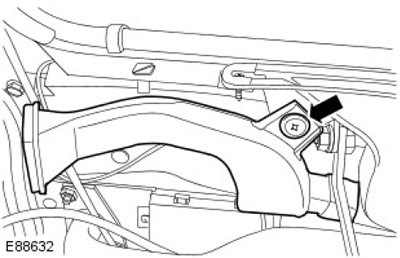

4. Снимите левый воздуховод обдува стекла. Снимите хомут.

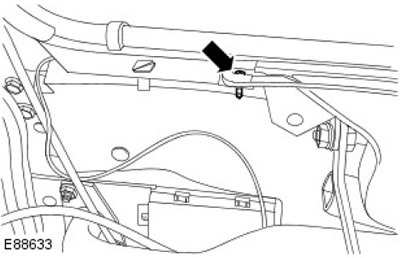

5. Освободите левый воздуховод обогрева стекла. Удалите винт.

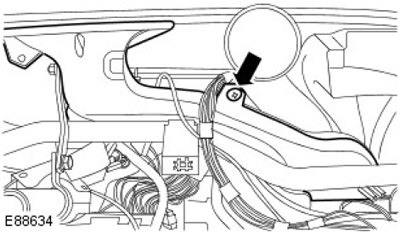

6. Снимите левый воздуховод обогрева стекла. Снимите хомут.

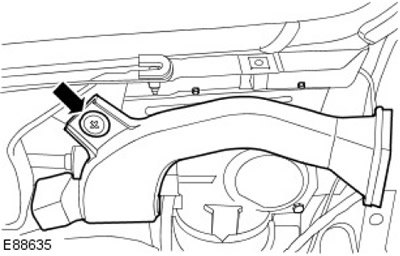

7. Снимите правый воздуховод обдува стекла. Снимите хомут.

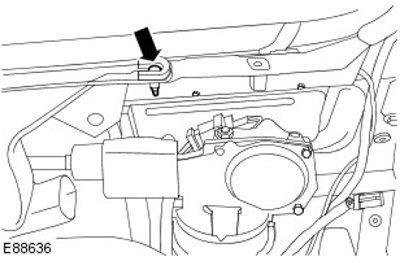

8. Освободите правый воздуховод обогрева стекла. Удалите винт.

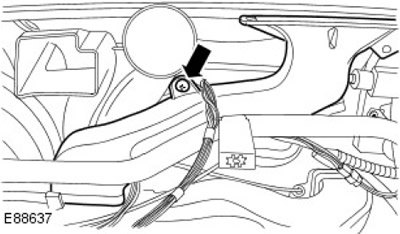

9. Снимите правый воздуховод. Снимите хомут.

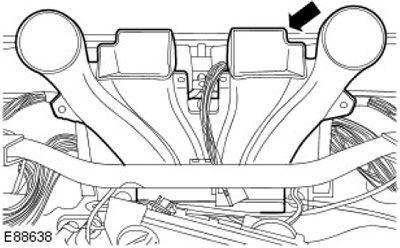

10. Снимите центральный дефлектор.
11.
Примечание: Показана правая сторона, для левой стороны - аналогично.

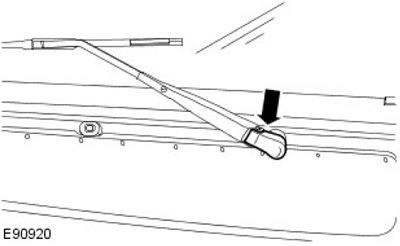

Установите крышку на гайку рычага очистителя лобового стекла.
12.
Примечание: Показана правая сторона, для левой стороны - аналогично.

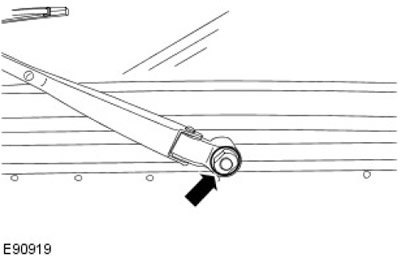

Снимите электродвигатель очистителя лобового стекла. Снимите гайку.
13.
Примечание: Показана правая сторона, для левой стороны - аналогично.

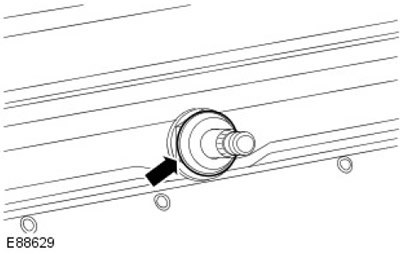

Установите крышку на гайку шпинделя очистителя лобового стекла.
14.
Примечание: Показана правая сторона, для левой стороны - аналогично.

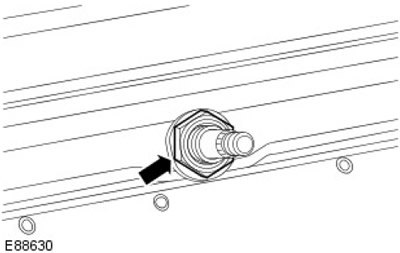

Установите гайку на шпиндель очистителя лобового стекла.
15.
Примечание: Показана правая сторона, для левой стороны - аналогично.

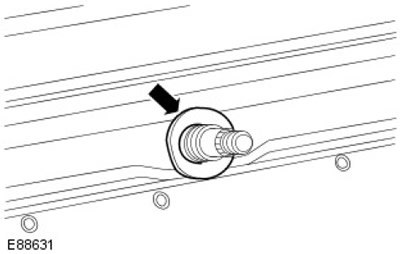

Снимите и отбракуйте губчатое уплотнение на шпинделе очистителя лобового стекла.

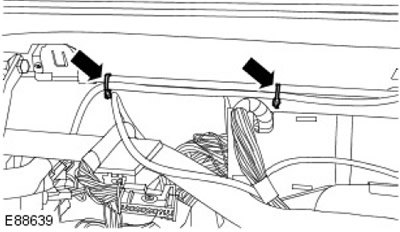

16. Снимите и отбракуйте 2 соединительные накладки.

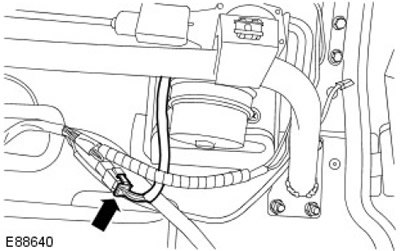

17. Расстыкуйте электрический разъем электродвигателя очистителя лобового стекла.

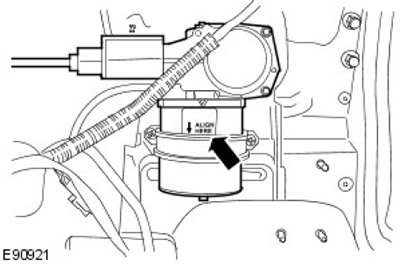

18. Отметьте положение установки элемента перед его снятием.

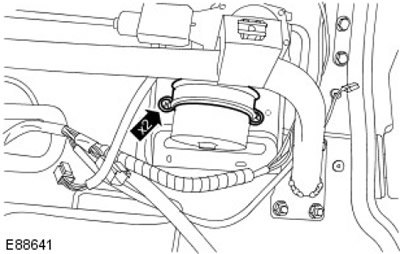

19. Снимите электродвигатель очистителя лобового стекла. Выверните два винта.

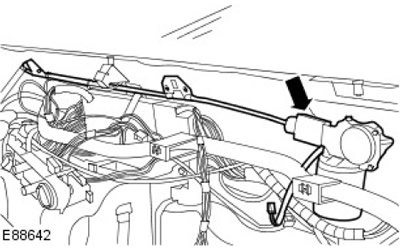

20. Снимите электродвигатель очистителя лобового стекла.
Установка
1. Установите элементы на место, действуя в обратной последовательности.

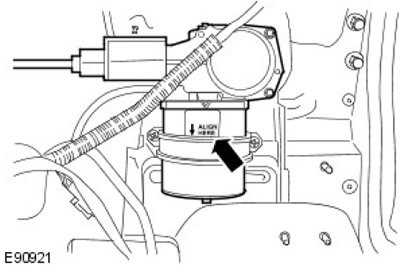

2. Установите электродвигатель очистителя лобового стекла в первоначальное положение.

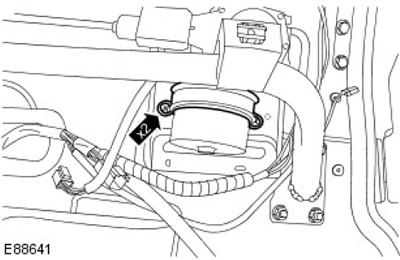

3. Затяните (момент затяжки 5 Нм).
4. Подсоедините провод "массы" к аккумуляторной батарее. За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
