Снятие
1. Снимите запасное колесо с двери багажного отделения.

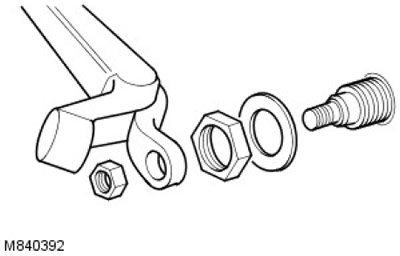

2. Снимите крышку с гайки, отверните гайку и высвободите рычаг стеклоочистителя.
3. Отверните гайку крепления электродвигателя стеклоочистителя к двери багажного отделения и снимите шайбу.
Источник статьи доступен на портале www.AutoInstruction.ru
4. Откройте дверь багажного отделения.
5. Снимите панель отделки двери багажного отделения.
За дополнительной информацией обратитесь к главе: Панель обивки двери багажного отделения (501-05 Отделка салона, Снятие и установка).

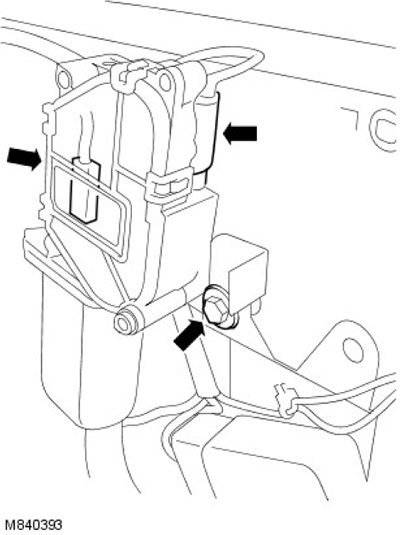

6. Выверните болт крепления электромагнита запирания двери к двери багажного отделения.
7. Поверните оба узла и извлеките электродвигатель стеклоочистителя из двери багажного отделения.
8. Рассоедините электрические разъемы электродвигателя стеклоочистителя.
9.
Примечание: Не выполняйте дальнейшую разборку, если элемент снят только для доступа.
Снимите электродвигатель стеклоочистителя в сборе.

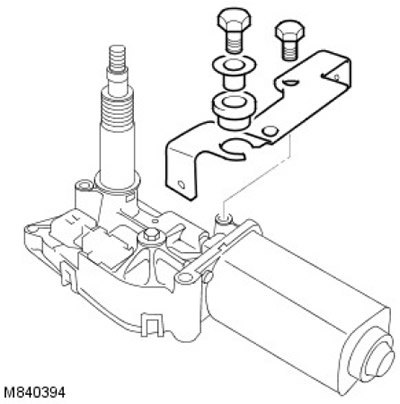

10. Выверните два болта крепления электродвигателя стеклоочистителя к опорному кронштейну и снимите кронштейн.
Установка
1. Установите опорный кронштейн на электродвигатель и затяните болты усилием 10 Нм.
2. Установите вал электродвигателя на заднюю дверь, состыкуйте электрические разъемы и полностью вставьте электродвигатель на место. Совместите опорный кронштейн электродвигателя с опорным кронштейном электромагнита, вверните болт и затяните его усилием 10 Нм.
3. Установите панель отделки двери багажного отделения.
За дополнительной информацией обратитесь к главе: Панель обивки двери багажного отделения (501-05 Отделка салона, Снятие и установка).
4. Установите шайбу и наверните гайку на очиститель заднего стекла, затяните гайку усилием 3 Нм.
5. Установите рычаг стеклоочистителя на вал, подведите щетку стеклоочистителя к стеклу и затяните гайку усилием 17 Нм.
6. Установите крышку гайки.
7. Установите запасное колесо и затяните гайки усилием 45 Нм.
